低温球阀-低温截止阀长颈设计要领-上海低温阀门厂

时间:2020-09-09 09:43:13      来源:永龙阀门      阅读:0
低温球阀-低温截止阀长颈设计要领-上海低温阀门厂
Cryogenic ball valve - low temperature cut-off valve design essentials-Shanghai valve factory in low temperature
   低温球阀-低温截止阀属于低温阀门二大系列,在化肥,液氮,液氧,LNG及石油化工等储罐,球罐领域使用较多,所控制的介质除了液氮和其他液态惰性气体外,大部分介质属于可燃性介质,而且在升温或者闪蒸时会发生气化,致使体积急剧膨胀,容易导致泄漏。行业内一般将应用在介质温度 -40 ℃以下的阀门称作低温阀 Cryogenic valve,应用在介质温度 -101 ℃以下的阀门称作超低温阀门 Cryogenic valves。

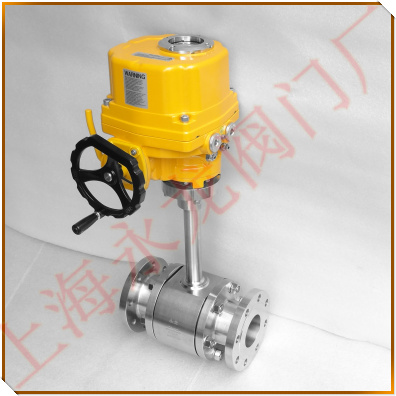

电动低温球阀
低温球阀-低温截止阀长颈结构设计:
   低温球阀 Cryogenic ball valve-低温截止阀 Low temperature cut-off valve的一个显注的特点就是其阀盖一般为长颈结构,在 GB/T 24925《低温阀门技术条件》中也有明确规定 “低温闸阀、低温截止阀、低温球阀、低温切断阀、低温蝶阀的阀盖应根据不同的使用温度要求设计成便于保冷的长颈阀盖结构,以保证填料函底部的温度保持在 0℃以上”。
   加长阀盖结构的设计主要是为了使阀门操作手柄和填料函结构远离低温区,既可以避免温度太低造成操作人员冻伤,也可以保证填料函和压套在正常的温度下使用,防止填料的密封性能降低,延长填料的使用寿命。
   因为在低温状态下随着温度的降低,填料弹性逐渐消失,防漏性能随之下降,由于介质渗漏造成填料与阀杆处结冰,影响阀杆正常操作,同时也会因阀杆上下移动而将填料划伤,引起严重泄漏。所以低温阀门必须采用长颈阀盖结构形式。此外,长颈结构还便于缠绕保冷材料,防止冷能损失。
   由于低温管道一般有着较厚的保冷层厚度,长颈阀盖便于保冷施工,并使填料压盖处于保冷层外,有利于需要时随时紧固压盖螺栓或添加填料而无需损坏保冷层。在进行长度选用时除了要满足BS、MSS SP等标准和设计单位的特殊要求外,还需考虑设计保冷层厚度是否大于该长度,如是则应加长以和保冷厚度匹配。

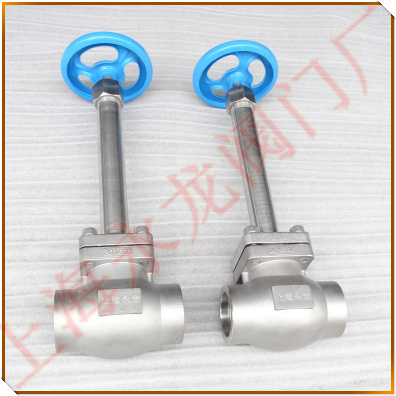

长颈低温截止阀
