欧盟CE1282认证_SIL3紧急切断阀
别称：气动紧急切断阀，紧急安全切断阀
型号：BQDF-641F-25P
紧急切断阀概述：

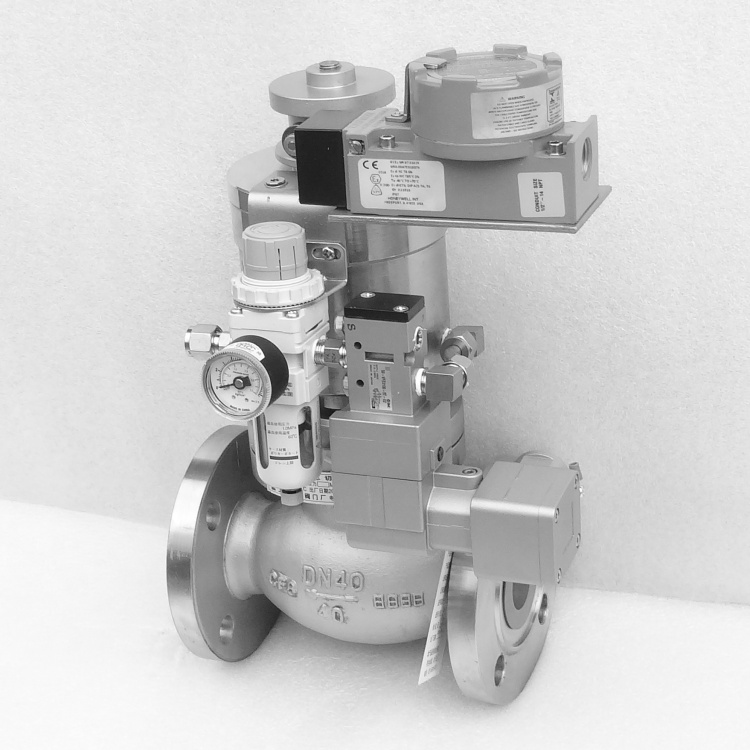

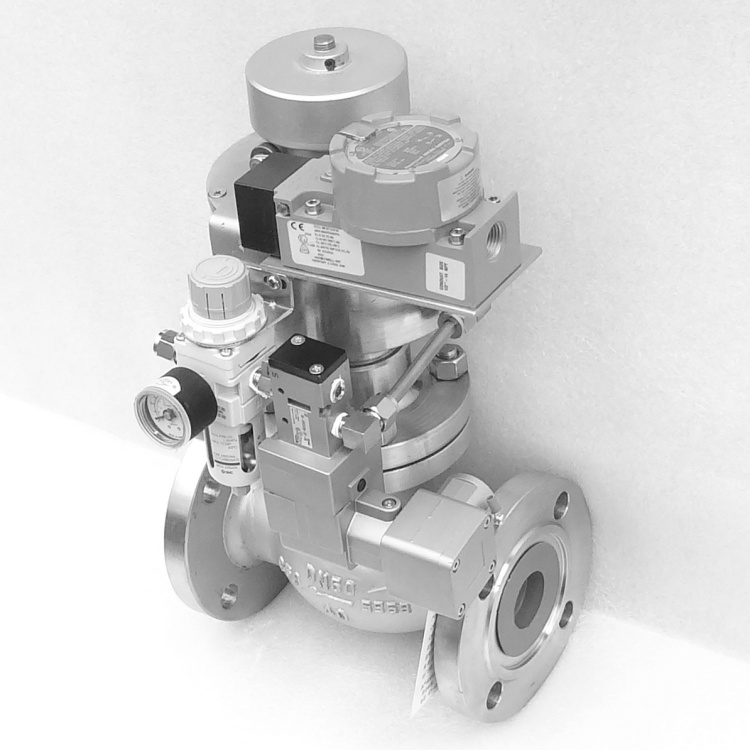

SIL3紧急切断阀（Emergency cut-off valve）由不锈钢单作用气动截止阀配套欧盟CE1282认证SIL3标准的电气附件，达到化工企业罐区DCS及SIS自动化控制系统严格的应用标准。气动切断阀适用在液氨罐区改造项目，大型油罐/油库，石油液化气站，卸油码头及可燃气体/液体储罐及设备的防火防护设备配套阀门。
SIL3紧急切断阀/SIL2气动切断阀工艺条件数据表：
工艺介质：液氨，氨气，燃气，甲醇，甲苯，可燃性弱腐蚀介质。
适用温度：﹣40～80℃
结构型式：波纹管
阀体材质：WCB，304
阀芯材质：S30408
气源接头：1/4NPT-∅ 8
气源压力：0.4～0.5MPa
气源故障时阀位置：全关/FC
泄漏等级：Class Ⅵ
全行程时间：＜10S
法兰标准及等级：HG/T20592～2009
法兰尺寸及密封面：WN-FM
密封形式：填料密封
填料材质：PTFE、石墨
防护等级：IP65
防爆等级：ExdⅡBT4
电气接口尺寸：M20×1.5(F)
欧盟CE1282认证SIL3紧急切断阀附件采用日本SMC/50-VFE3130-5t-02防爆电磁阀或美国ASCO/EF8551G401MO防爆电磁阀,Honeywell霍尼韦尔BXA3K-1A防爆限位开关,日本SMC/AW20-02B-C-A空气过滤减压阀。
SIL3紧急切断阀/SIL2气动切断阀控制形式：
气动紧急切断阀执行机构类型为气开式，在装泄过程中，应该执行接卸安全操作规程，开关手动阀门应缓慢进行。罐车应在固定位置停泊,发动机熄火,对车辆采取有效防滑制动措施,规范接好接地线。驾驶员、押运员和企业接卸操作人员等相关人员必须在现场。应对金属万向管道充装系统、密封件快速切断阅门等进行检查，确认一切正常，然后接通气动切断阀的电源，切断阀在气源压力作用下开启，装泄完毕后，断开电源，气缸排气，紧急切断阀泄压关闭。
