限流阀资讯:弹簧式液氨限流阀的工作原理

时间:2022-01-15 17:11:40      来源:永龙阀门      阅读:0

限流阀资讯:弹簧式液氨限流阀的工作原理

   限流阀(Current limiting valve)又名弹簧式超流阀,是一种仪表仪器安全保护阀,使用于油品、液化气、液氨、气氨等弱腐蚀性介质,也可使用于炼油厂,石油化工厂,火力发电厂的冷却系统,作为控制介质流量的启闭装置。在管道内介质流速超过设定值时即时关闭,有效防止介质超压流速损坏电子仪器的装置,一般安装于贮罐进出口,或管道出口,保护下游设备的安全性和可靠性。

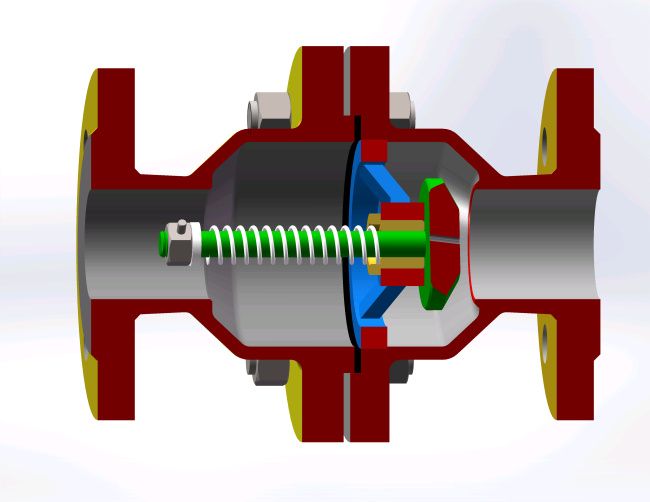

弹簧式限流阀结构图

弹簧式限流阀结构图-上海永龙阀门厂

弹簧式液氨限流阀的工作原理:

   液氨限流阀是一种采用弹簧预载荷的自动控制常开式阀门,利用弹簧预紧力和介质运行时的流速压力比设计,来控制限流阀(Excess FLow valve)内部动作阀瓣的启闭。当泵运转、装车、卸车过程,介质流速压力超过弹簧设定值时,阀瓣自动关闭,介质通过阀蕊上的小孔导流,两端压力平衡后弹簧自动收缩阀门开启。有效防止介质超压流速损坏电子仪器的装置,保卫下游设备的安全性和可靠性。

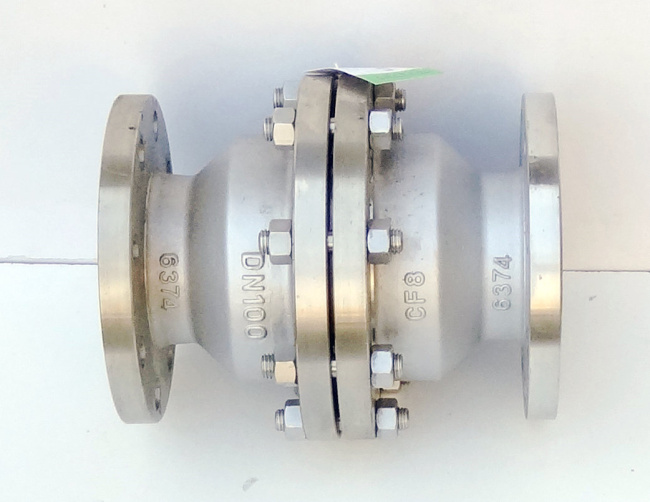

弹簧式液氨限流阀

弹簧式液氨限流阀-上海永龙阀门厂

   弹簧式液氨限流阀在阀体的内部形成一个固定套有弹簧的柱塞,其柱塞的一端设有一个将管孔封闭的阀瓣,形状类似立式止回阀,另一端呈螺杆状并在其上面旋有调节弹簧压力的螺母,通过旋动螺母调节弹簧压力设定关闭压力值,当管道出口端的实际压力介于弹簧设定压力范围中时,与人口端的压力相等,阀瓣在弹簧力的作用下被顶开,使介质流通在管道二端平衡压力后流通。但当出口端的流体大量外泄时(出口端失压),其压力小于弹簧设定值而其阀瓣就由于弹簧的推顶,而阀瓣将出口端的管孔封盖,介质只能通过阀蕊上的小孔导流,所以在设计安装液氨限流阀要综合考虑到这个因素。
