釜底阀图片_釜底阀结构图

时间:2021-12-31 13:38:18      来源:永龙阀门      阅读:0

釜底阀图片_釜底阀结构图

   釜底阀也称罐底球阀,釜底球阀,罐底放料阀,釜底放料阀,采用镜面抛光粗糙度为0.20-0.50μm,具有排放物料无死角、无残留、无泄漏、密封性能好等优点,应用于制药、生物、精细化工、食品等洁净行业的反应釜及压力容器出料使用。

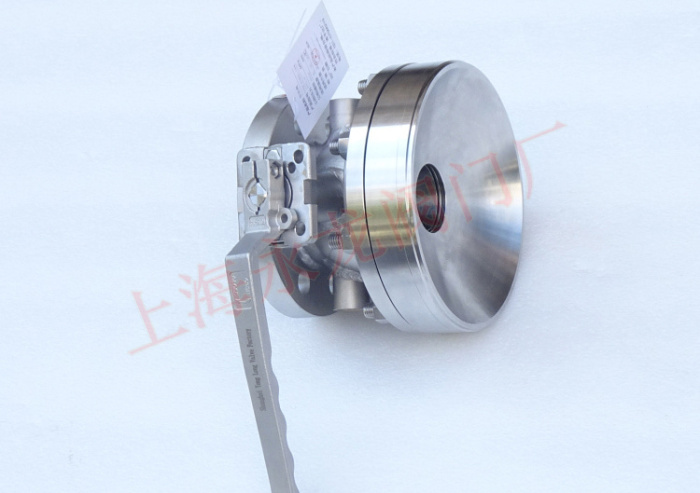

釜底阀图片

釜底阀图片-上海永龙阀门厂

釜底球阀设计特点:

1,弧面法兰,减少积料、风化和产品结块。

2,斜阀杆:平台与阀体成为105°倾斜,避免执行器与罐底干涉。

3,阀体内腔精加工,物质流动通畅,减少残留。

4,平台:ISO5211标准连接,可直接安装制动执行装置。

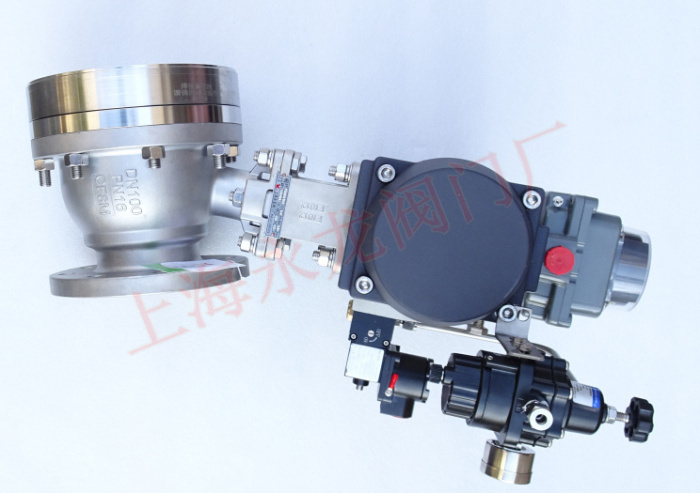

气动釜底阀图片

气动釜底阀图片-上海永龙阀门厂

   釜底阀由阀体、阀芯、阀杆、阀座、密封圈,弧面法兰,螺栓紧固件,手柄组成,弧面法兰焊接或法兰连接于反应釜或储罐和其它容器的底部,通过阀杆90°左右旋转带动球芯,从而达到开启与关闭的目的。广泛应用于工业容器,制药发酵反应罐,食品加工配料罐,化妆品混合容器,化学配料罐,生物反应罐等。

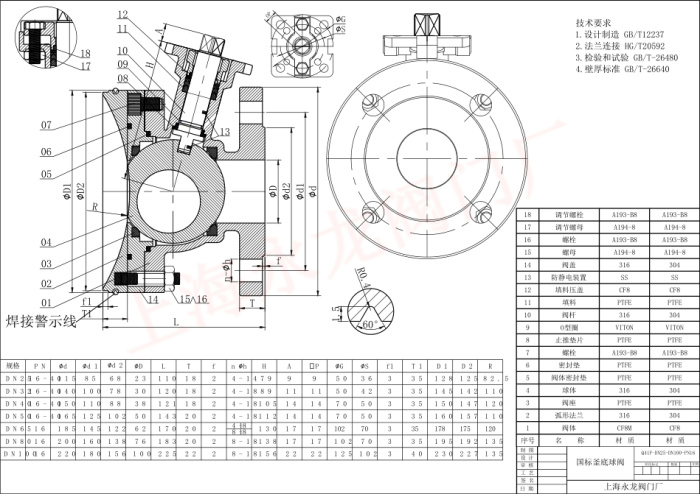

釜底阀结构图

釜底阀结构图-上海永龙阀门厂

   罐底球阀(tank bottom ball valve)连接方式有法兰,快装,卡箍,螺纹,焊接。可增加保温夹套层,通过导热油、蒸汽、冷气对釜底阀的保温,保冷措施。同时可装配电动执行器,气动执行器及相关附件(信号反馈,电磁阀,空气过滤减压阀)实现远程自动化控制操作。

永龙釜底阀相关产品:斜杆式釜底球阀-釜底放料球阀-气动釜底球阀-斜杆式保温釜底球阀
