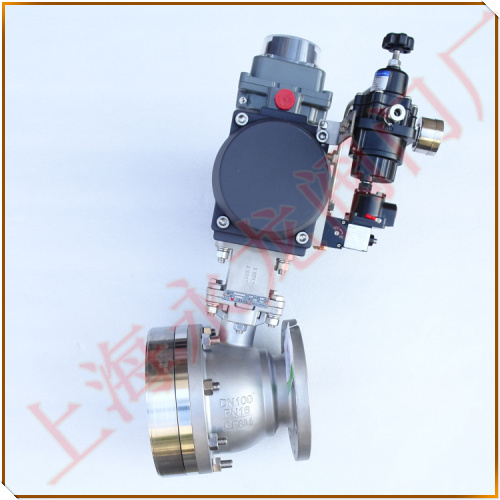

气动釜底球阀

气动釜底球阀

  • 阀门型号:FDQ641HT-16R
  • 通径规格:DN40~DN100
  • 结构形式:浮球式
  • 阀体材质:CF8/304不锈钢、CF8M/316不锈钢、CF3M/316L
  • 公称压力:PN1.6MPa
  • 适用温度:-30/+120℃、-50/+200℃
  • 应用范围:反应釜,储罐
  • 产品特点:带平台斜杆式
点击询价 021-57566219
产品详情
气动釜底球阀
别称:气动釜底阀 气动罐底球阀 气动放料球阀 气动罐底放料阀 气动釜底放料阀
一、气动釜底阀概述:
   FDQ641HT-16R斜杆式气动釜底球阀主要由阀体、阀座、球体、阀杆及传动装置组成,通过气动执行装置驱动球芯旋转,来达到开关的功能,气动釜底放料球阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。

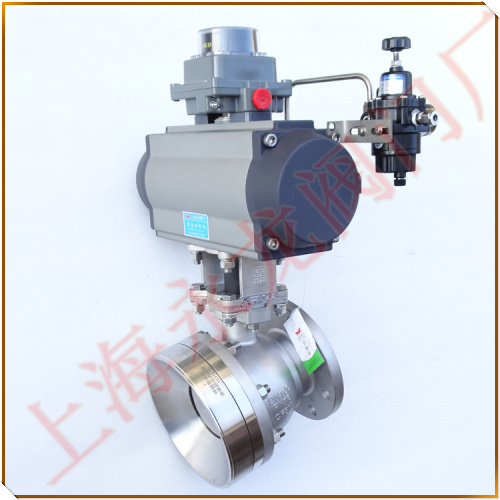

气动釜底阀
二,气动罐底球阀设计特点:
1、斜阀杆:平台与阀体成为105°倾斜,避免执行器与罐底干涉。
2、平台:ISO5211标准连接,可直接安装制动执行装置。
3、弧形法兰:弧形焊接法兰与阀体成三片式结构,便于安装与维护。
4、球体:球体在90°关闭时,球体与弧形法兰相接,减少积料。
5、阀座采用MOC碳纤,可应用在介质220℃范围。
6、阀体内腔精加工,物质流动通畅。
7、平台带调节,调动填料密封。
三、气动放料球阀技术参数:
1、控制方式:手柄、电动、气动。
2、气动执行器:单作用(常闭)。
3、气源压力:0.4-0.7MPA
4、气动附件 :电磁阀、限位开关、电气定位器、手轮离合器、空气过滤减压阀。
四,气动元件控制用途:
1、电磁阀:切换气源开关动作方向(需提供电压)。
2、限位开关:反馈阀门开关信号到PLC控制柜。
3、电气定位器:输入输出4-20mA模拟量来控制阀门的开关角度。(必配过滤减压阀)。
4、手轮离合器:可实现气动放料球阀现场手动操作。
5、空气过滤减压阀:两联件,三联件。有过滤、减压、润滑的作用。
6、气动附件防爆等级:EX dⅡBT4   EX dⅡCT6
7、电 压:AC220V DC24V
气动罐底球阀
   FDQ641HT-16R斜杆式气动釜底球阀内部采用镜面抛光粗糙度为0.2-0.45μm,可使物料排放有自净功能,具有排放物料无死角、无残留、无泄漏、密封性能好等优点。气动罐底放料阀应用于制药、生物、精细化工、食品等洁净行业的反应容器出料使用。
