信号球阀图片_信号球阀工作原理

时间:2020-05-23      来源:永龙阀门      阅读:
信号球阀图片 Image signal ball valve_信号球阀工作原理 Ball valve working principle of the signal
    信号球阀配套的回讯器有接近开关型和机械开关型,是一种用于阀门远程控制的信号装置,通过阀门的开关来显示阀门的工作状态,有机械触点和接近开关两种可选,其广泛应用于石油、化工、制药、食品、电力、煤炭、环保、轻纺、冶金、造纸等行业中。

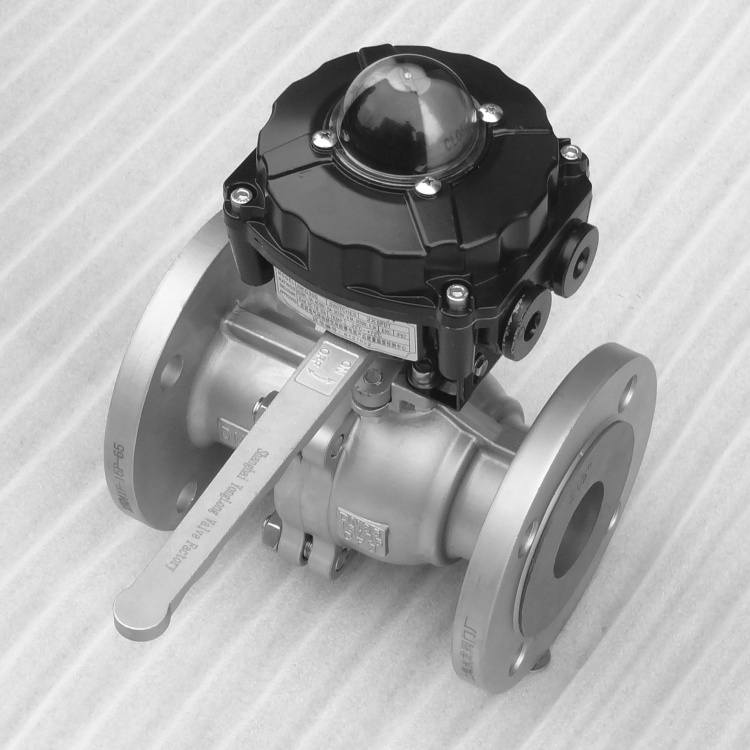

信号球阀
信号球阀工作原理:
   信号球阀 Signal ball valve也称带限位开关球阀 Ball valves with limit switch,带行程开关球阀 Ball valves with travel switch,带信号反馈球阀 Ball valves with signal feedback,带回讯器球阀 Back to dispatch of ball valve,是把信号反馈 Signal feedback装置采用支架安装在手动球阀 Manual ball valves的阀杆上面,通过阀杆90°转动带动回讯器 - back to the device反馈阀门的开关状态。

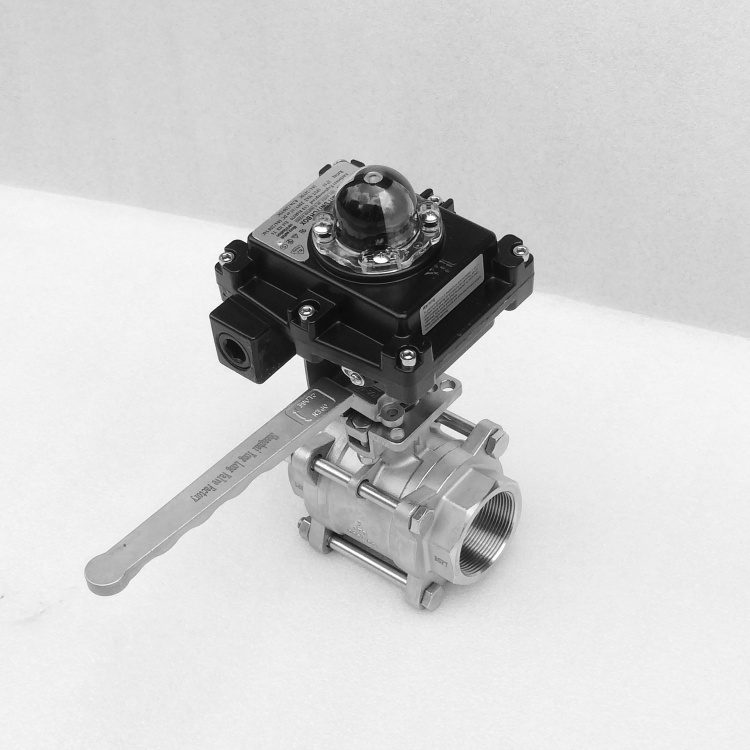

带回讯器球阀
   信号球阀的限位开关:坚固漂亮的设计,压铸铝合金壳体,粉末图层,开关位置可由指示器清除辨识,快速装置凸轮,可调节凸轮通过花键和弹簧安装 开关凸轮的位置不用工具即可进行快速调整,双线接口(弹簧式螺栓)、防脱螺栓、拆装时螺栓附在上盖上不会脱落。开关位置可由指示器清除辨识,双线借口:双1/2NPT管接口(标准)/M20,PG13.5,PF1/2”,PT1/2”,接线端子:8点(0.08-2.5mm²),不锈钢主轴连接部分及安装均符号NAMUR标准

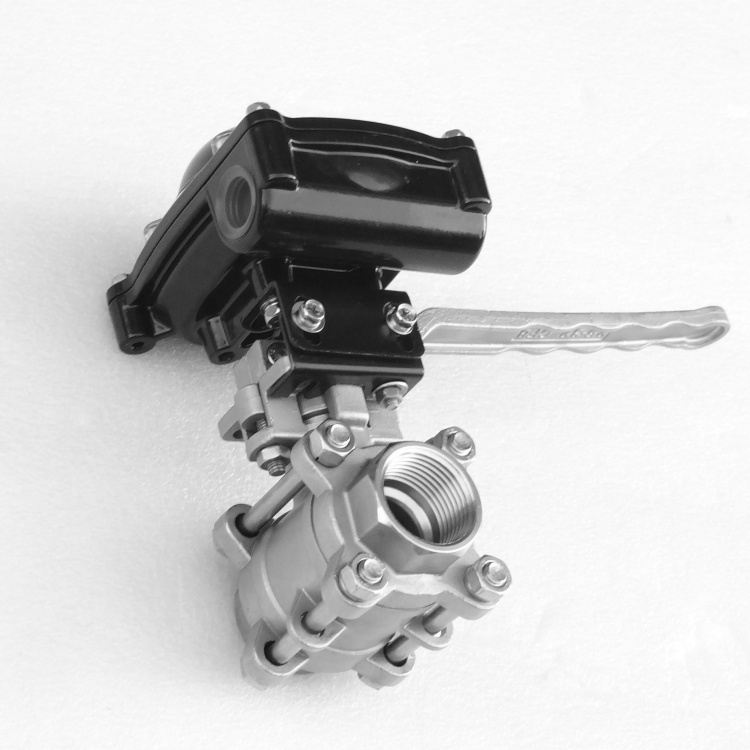

带行程开关球阀
   防爆型信号球阀的行程开关壳体为硬质铝合金结构,紧凑的设计能保证限位开关在恶劣的条件下能正常工作,是传送阀门的位置讯号到现场的遥控操作站的装置,有现场可视位置指示器;可快速调整位置凸轮;可调式凸轮通过弹簧安装在中心轴上,只要开关凸轮脱离凸轮蕊;便可旋转调整至所需位置;防脱式外壳螺钉和两个电缆PT3/4”管接口;内部行程开关预先连接接线终端,共有8个接线端子,并可用于电磁阀的连接。
更多详细产品资料请查看上海永龙阀门厂(Shanghai Yong Long Valve Factory)产品展示球阀(Ball valve)栏目系列信号球阀
