仪表数据表-气动开关阀

时间:2020-06-27      来源:永龙阀门      阅读:
仪表数据表 INSTRUMENT DATA SHEET-气动开关阀 PNEUMATIC SHUTOFF VALVE
   气动开关阀 The rotary valve指以压缩空气/氮气为动力源,通过电磁阀 Solenoid valve换向驱动气动执行器 Pneumatic actuators,气动执行器带动阀门,实现阀门的开关。气动开关阀由阀门+气动执行器+电磁阀+行程开关+气源处理三联件+手动操作机构+消声器+接头+气管构成,配套的附件可根据现场实际应用要求选配。
气动开关阀
   仪表数据表-气动开关阀包含:气动球阀 Pneumatic ball valve,气动截止阀 Pneumatic stop valve,气动闸阀 Pneumatic valve,气动节流阀 Pneumatic throttle valve,气动切断阀 Pneumatic shut-off valve,气动蝶阀 Pneumatic butterfly valve,气动角座阀 Pneumatic Angle seat valve,气动二位切断阀 Pneumatic two-position shut-off valve,气动紧急切断阀 Pneumatic emergency shut-off valve,涵盖以气源压力驱动开关/切断的气动阀门 Pneumatic valve。

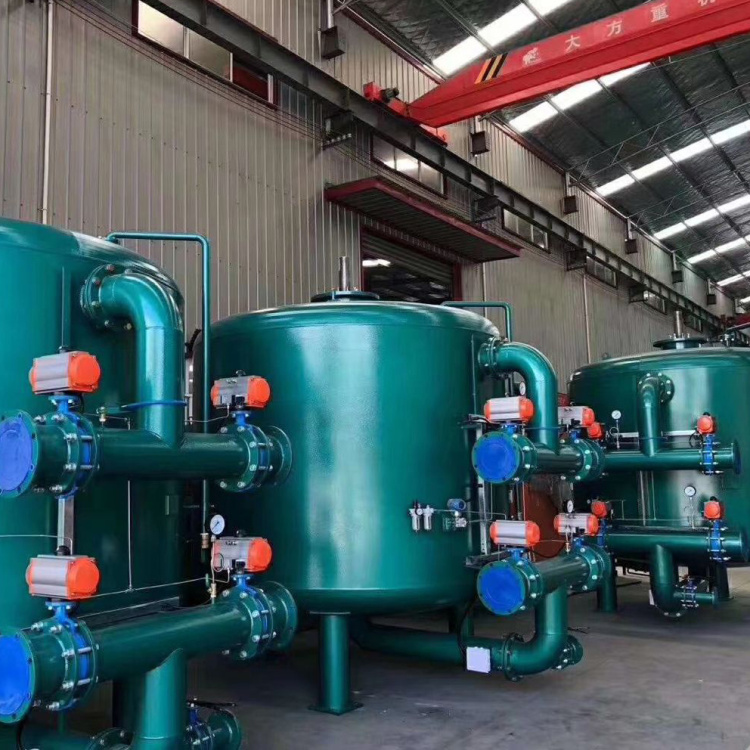

气动开关阀现场应用案例
气动开关阀 Pneumatic switch valve标配部分零部件的功能及用途:
1,气动执行器:分为双作用型和单作用型。双作用气动执行器:对阀门开启和关闭的两位式控制。单作用气动执行器(弹簧复位型):在气路切断或故障,阀门自动开启或关闭。
2,阀门:流体输送系统中的控制部件,如:闸阀 Gate valves,截止阀 Globe valve,蝶阀 Butterfly valve,切断阀 Cut-off valve,球阀 Ball valve等。
3,电磁阀:分为单电控电磁阀和双电控电磁阀。单电控电磁阀:通电时阀门打开或关闭,断电时阀门关闭或打开。双电控电磁阀:一个线圈得电时阀门打开,另一个线圈得电时阀门关闭。根据流体介质的要求搭配防爆型或防爆本安型。
4,限位开关(行程开关/位置反馈):远距离传送阀门的开关位置的信号。有机械式、接近式、感应式。
5,气源处理三联件:包括空气减压阀、过滤器、油雾器,对气源,稳压、清洁,运动部件润滑作用。
6,手动操作机构:在自动控制不正常情况下手动操作开关动作。
7,气源接头:软管接头,不锈钢管接头。
8,气管材质:塑料软管,紫铜管,不锈钢管。

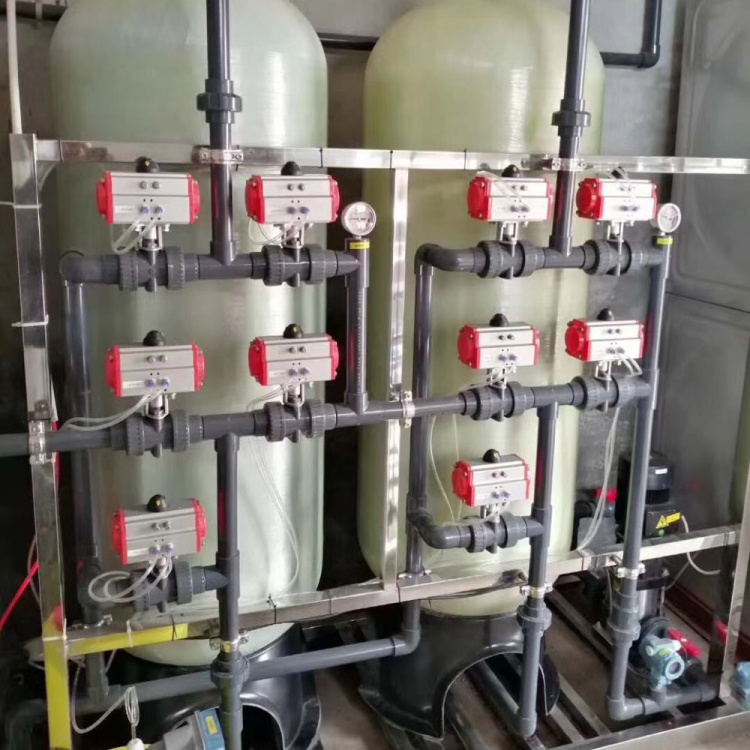

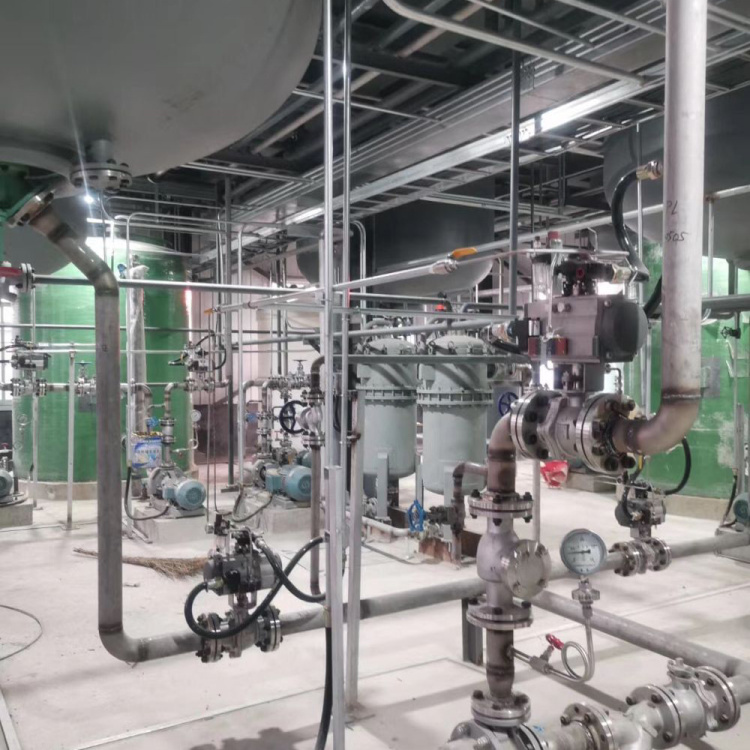

气动开关阀现场安装案例
气动开关阀含义:采用气源压力实现开启与关闭,不能做调节流量及减压的阀门。适用在管道流体介质全开,全关的场合及罐车装卸、油库、加气站、定量装车系统,远程自动化切断控制系统。
