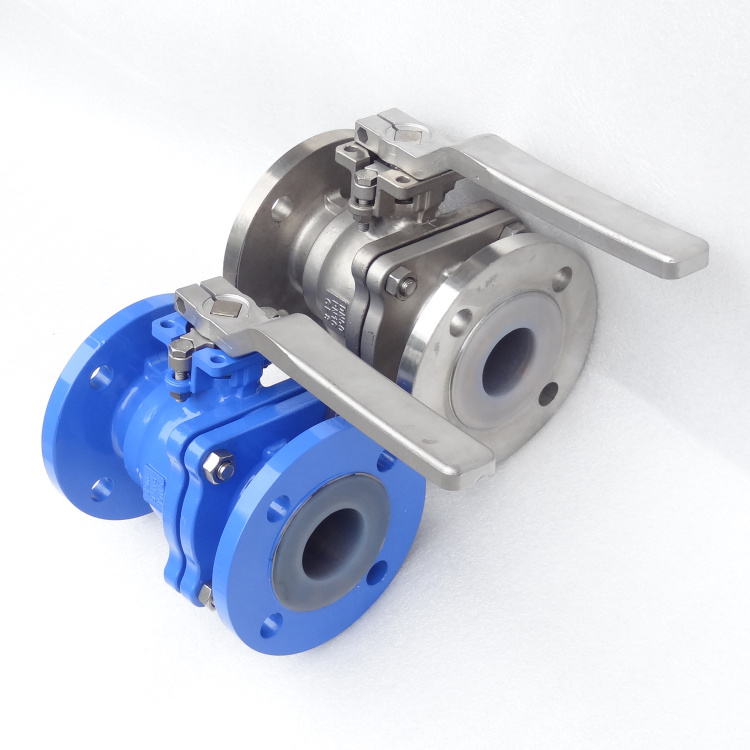

PFA衬氟球阀

PFA衬氟球阀

  • 阀门型号:Q41PFA-16C、Q41PFA-16P
  • 通径规格:DN15~DN100
  • 结构形式:浮动式
  • 阀体材质:碳钢、不锈钢
  • 公称压力:1.6MPa
  • 适用温度:-30~80℃
  • 应用范围:强腐蚀介质
  • 产品特点:耐腐蚀
点击询价 021-57566219
产品详情

PFA球阀-PFA衬氟球阀 衬PFA球阀

型号:Q41PFA-16P
PFA衬氟球阀简介:
PFA衬氟球阀是对阀体内介质所能达到的地方全部采用衬里工艺,内衬材料采用PFA氟塑料,密封阀座PTFE,适用于各种在温度≥100℃,压力1.6MPa以下各种强腐蚀性气体/液体。PFA采用模压工艺,加之V型PTFE填料组合使阀门达到零泄漏;球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性。

PFA球阀产品特性:

固定手柄设计

手柄座与操作杆采用分体和固定结构,根据使用可调整操作杆长度再加上操作杆固定设计防止脱落,且结构美观。手柄座与定位采用整体铸造成型设计,便于安装和调整定位。

扭矩轻便于开关

密封副结构采用中线密封,使左右两边的密封力均匀,摆脱了传统的设计结构,避免受力点全部作用在阀体上,球密封时不会发生左右位移,从而减轻扭矩。

承受管道介质正负压

金属阀门内腔加工燕尾槽,增强阀体与氟塑料的附着力,确保阀门在微负压和全真空的工况下使用。

减少泄漏点的设计

阀体本体采用填料函设计替代之前的分体结构,减少泄漏点。

ISO5211平台设计

球阀高平台可采用ISO5211设计,便于气动,电动执行机构安装。
技术性能规范:

PFA球阀 PFA衬氟球阀 衬PFA球阀
设计标准HG/T 3704 GB/T 12237
结构长度标准HG/T 3704 GB/T 12221
法兰标准HG/T 20592 GB/T 9119
检验与试验标准GB/T 13927 JB/T 9092
公称通径DN15~DN100mm
公称压力1.0MPa 1.6MPa

衬氟阀门安装使用注意事项:

●二端法兰塑料盖板不要随意打开,除非已准备与管路连接安装,否则PFA法兰面可能因温差、异物造成磕碰划伤或扭曲变形而影响密封,如因检验需要而打开塑料盖板,也必须待检验后速将盖板重新复位,以保护PFA法兰面。

●与管路连接时,不再使用垫片。

●在管道系统使用中,如在较高温度下发生泄漏,应首先将系统温度降至室温后,再查明原因后,排空清洗管道后再进行维修或更换。

●不允许在衬氟球阀上做任何高温焊接工作,以免造成衬里层的永久损害。

●手动操作时,不允许借助其它杠杆加力强行开、关阀门。

●有方向性要求的衬氟球阀在安装时要注意介质的流向应顺阀体上箭头所示方向,并确保操作、维修方便。

PFA阀门厂家/上海永龙,衬氟球阀系列之PFA球阀,产品广泛的应用到化工、船车、发动机、泵阀、机械设备、管道流体设备、医学设备等各个领域。
PFA阀门相关产品衬氟阀门:衬氟球阀
