电磁式燃气紧急切断阀术语和定义

时间:2018-11-20      来源:永龙阀门      阅读:

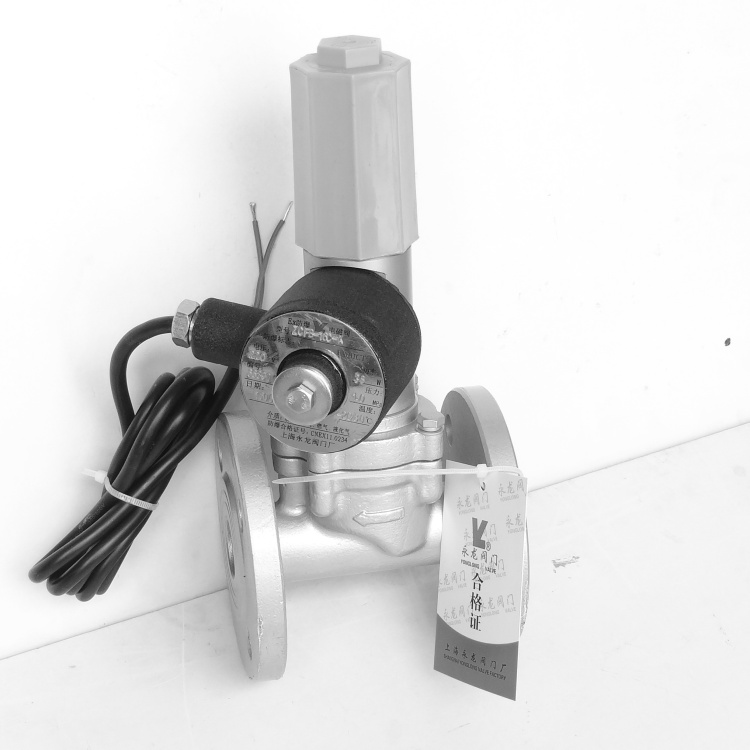

电磁式燃气紧急切断阀术语和定义
电磁式燃气紧急切断阀(Electro-magnetic emergency shut-off valve for gas)适用于工作压力不大于0.4MPa,公称尺寸不大于DN300.工作温度范围-20℃~60℃,与城镇燃气安全控制系统实现联动,以电磁力直接或间接驱动的阀门。

电磁式燃气紧急切断阀属工业级手动复位开阀、交(直)流电脉冲驱动关阀且开关状态自保持的隔爆型防爆电磁阀。电磁式燃气紧急切断阀是燃气管道的安全紧急切断装置。电磁式燃气紧急切断阀可与燃气泄漏报警器系统连接或消防及远程自动/手动紧急切断气源确保用气安全。当发生燃气泄漏、报警器报警给电磁阀通电时,阀门会自动关闭。开阀需经人工手动开启满足安全管理规范,符合燃气事故处理要求。
燃气紧急切断阀术语和定义:
GB3836、GB50058、CT/T 21465、GB/T 17213.2中确立的以及下列术语和定义
1,电磁式燃气紧急切断阀(electro-magnetic emergency shut-off valve for gas)
安装在燃气系线中,当切断阀上的电磁线圈接收到外部电信号时,通过电磁力直接或间接驱动现自动天闭,并且只允许手动复位的阀门。
2,电磁线圈electromagnetic coils
包括线圈本体、壳体、电路、复合物,电缆等(可不包含动铁芯,定铁芯及隔磁管)能按参数要产生电磁力的部件。
3,常闭式电磁切断阀 often closed electromagnetic shut-off valve
电磁线圈在得电状态下,阀门处于开启状态,当电磁线圈断电后,阀门立即关闭。
4,常开式电磁切断阀 often open the electromagnetic shut-off valve
电磁线圈在断电状态下,阀门处于开启状态,当电磁线圈得电后,阀门立即关闭。
电磁式燃气紧急切断阀工作原理:

常开型电磁式燃气紧急切断阀
在平常工作中阀门处于开启状态,线圈处于断电状态,不消耗电能,当发生气体泄漏时,报警器主机向线圈输入电源,动铁芯吸合,连杆失去支撑,在弹簧和活塞重力的作用下,快速关闭主阀口,切断燃气源,并进入自锁状态。此时撤去电源,阀门仍处于关闭状态,不会自动打开。当工作人员处理完事故,拧开防护罩,线圈无电后,需人工将拉杆拉起,管网恢复正常供气。
常闭型电磁式燃气紧急切断阀
在平常工作中阀门处于开启状态,线圈处于通电状态。当泄漏事故发生时,或异常断电时,线圈瞬间断电,动铁芯分离,连杆失去支撑在弹簧和活塞重力的作用下,快速关闭主阀口,切断燃气源,并进入自锁状态。再次通电,阀门仍处于关闭状态,不会自动打开。当需阀门打开时,先拧开防护罩,需人工拉杆拉起到位,并再次通电,电磁阀自锁,管网正恢复供气。
