GJ41X-06L管夹阀
时间：2021-06-07 05:26:57 来源：永龙阀门 阅读：0次

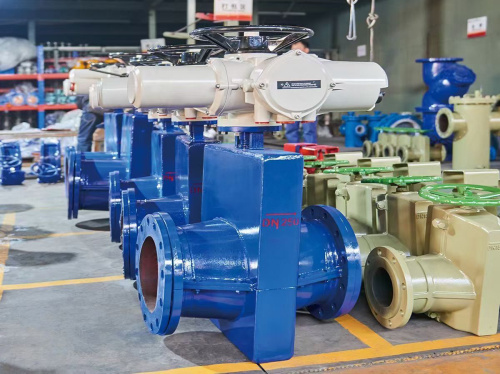

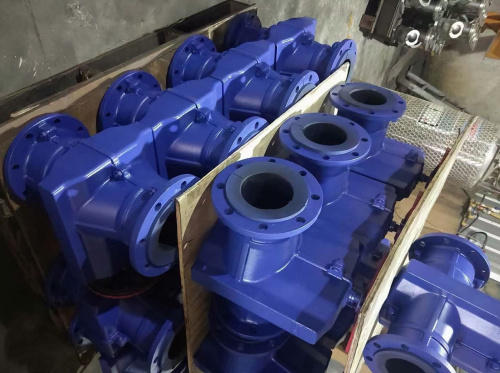

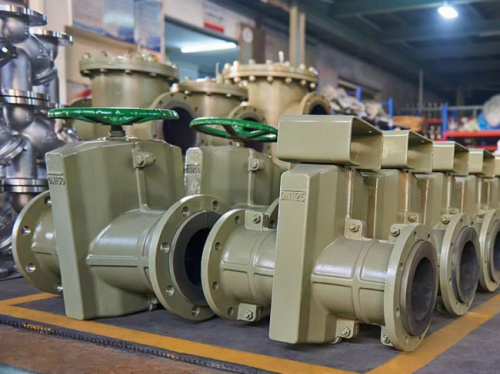

GJ41X-06L管夹阀
别称：夹管阀、气囊阀、箍断阀
GJ41X-06L管夹阀(Pinch Valve）由上下铸铁、铝合金、不锈钢阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭，反之即行开启。管夹阀中间的有一套管，套管是管夹阀重要的零件，也是管夹阀的核心部件，提供抗腐蚀、抗磨损和承压能力。管夹阀的质量取决于套管的质量，介质由套管中间通过，用气动、电动、手动或者液动等驱动方式挤压套管，达到开关/调节的作用。
管夹阀技术参数：
制造标准：Q/ND GJ001-001
型号规格：DN25-DN1000
阀体材质：球磨铸铁/铝合金/碳钢/不锈钢
胶套工艺：纯手工进口工艺
胶套材质：高耐磨红胶/NR/EPDM等
加强层：多层帘布加强
应用压力：0.6Mpa/1.0Mpa/1.6Mpa
使用温度：-35℃~+130℃
法兰标准：国标 PN10/16 、美标ANSI 150LB 等其他标准
适用介质：污水、矿浆、酸碱性介质、干粉等
控制条件：手轮驱动、电动、气动、液动
“上海永龙阀门厂”管夹阀优点:无压损、无堵塞、无泄漏、耐冲击；适合含颗粒的液固及气固二相介质；帘子布加强型胶管，高耐磨耐腐蚀，抗撕裂耐疲劳，可实现远程控制，多阀联动裸式阀体结构：现场可直观的看到胶管动态情况，及时调整
管夹阀工作原理：
操作手轮或者气动，电动，液动形式挤压内部胶管，达到启闭作用
1、夹管阀主要由阀体、橡胶套管、阀杆、传动元件组成。
2、挠性阀一种夹管阀，但不一定是球形夹管阀。
3、阀中间的有一套管，介质由套管中通过，用气动、电动、手动或者液动等驱动方式挤压套管，达到开关/调节的作用。
4、套管是任何夹管阀最重要的零件，是夹管阀的核心，提供抗腐蚀、抗磨损和承压能力。夹管阀的质量取决于套管的质量。
5、挠性阀和球形夹管阀中的“挠性”和“球形”都是指夹管阀的结构特征。
6、挠性，指阀的套管是用挠性材料制作的。物体受力变形，作用力失去之后不能恢复原状的性质称为挠性。使用挠性材料制作的夹管阀内套，在受到挤压关闭后，撤销挤压力，内管不会自动回复完全打开状态，需要在介质压力下回到完全打开状态。
7、球形，指阀体外壳形状。在采用用控制介质注入阀体外壳与套管之间，挤压套管实现夹断的方式时，采用球形外壳有利于套管在介质压力下回到完全打开状态。
8、球形挠性夹管阀，挠性阀，挠性夹管阀，球形夹管阀。在控制介质未输入时，胶套和阀体之间的空腔与大气连通，胶套受流体压力处于向外张紧状态。
9、由于管套内有一定角度排列的增强帘布层，使管套轴向和径向压力相互平衡，所以管套的长度与直径不会因流体压力而变化。当控制介质进入管套与阀体之间的空腔时，管套在介质压力下变形截流。
10、因橡胶管套承压力小，所以在开闭时，操作人员旋转手轮时只要感到适量抵触，均达到开闭极点。切勿尽力及多人辅助，禁用其他开具开闭。
