热器旁通阀的构成原理、安装使用与注意事项-上海氨用球阀厂家
时间：2019-04-01 22:56:00 来源：永龙阀门 阅读：0次
热器旁通阀的构成原理、安装使用与注意事项-上海氨用球阀厂家
1、热器旁通阀的构成与原理
●制冷系统的能量调节一般由以下几种方式构成：
●压缩机并联-多级控制；
●变转速压缩机-变频等；
●带有卸载装置的压缩机；
●热气旁通。
对于自身没有能量调节装置的压缩机制冷系统，使用热气旁通来进行系统的能量调节是非常经济的。一般调整范围：0〜0.55MPa(0〜80psig); 安全运行压力- 2.75MPa(400psig)。
热气旁通阀：是一种利用制冷剂压力和弹簧力的 平衡原理来控制阀入口 /出口压力的机械装置。作为能量调节的热气旁通阀能提供一种手段:通过旁通高 压制冷剂至系统的低压侧，来保持系统能在给定的最 低吸气压力下正常工作。
热气旁通阀的主要作用：
●提供一个虚拟的负 荷；
●盘管化霜；
●把蒸发器作为一个混合腔。
●热气旁通阀的主要优点：
●防止压缩机短路循 环；
●方止压缩机在非常低的吸气压力下工作；
●防 止低负荷时蒸发器结冰；
●使得系统部件最少化；
●非常好的回油性能。

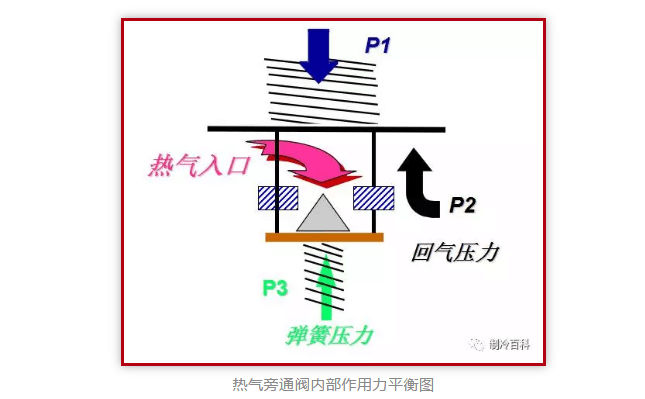

热气旁通阀内部作用力平衡图
2、具体的安装方法：
切开压缩机排气管并安装一个 T形接头：
对于热气旁通至蒸发器的系统 ,切开热力膨胀阀与蒸发器之间的管路并安装一个 T形接头。[本文来源制冷百科公众号:hvacrbk],如果蒸发器入口处安装有分布器 , T形接头应安装于热力膨胀阀与分布器中间。对于热气旁通至蒸发器的系统 ,为了达到最小的管路压降 ,尽可能的压缩管路的长度。

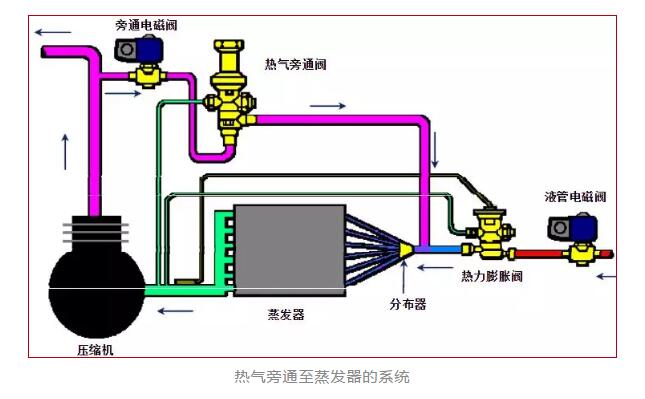

热气旁通至蒸发器的系统
对于热气旁通至吸气管的系统 ,切开吸气管并安装一个旁路通道。此旁路通道应与吸气管中流体的方向呈 45°角 ,目的使旁通气体与吸气管内的气体能充分混合。由于热气直接旁通至吸气管会造成半封闭或全封闭压缩机的吸气过热 ,从而引起电机过热。因此建议在热气旁通至吸气管的系统中安装一路喷液装置 ,用来冷却旁通热气。

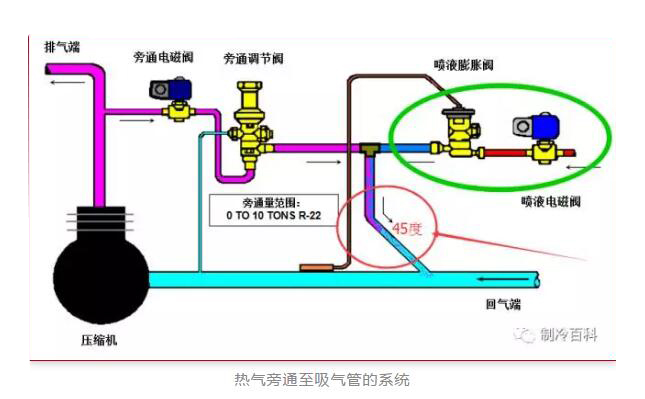

热气旁通至吸气管的系统
切割适当长度的旁通管来安装热气旁通阀：
对于旁通至蒸发器的系统 , 如果热气旁通阀安装在靠近蒸发器 T形接应附近时 ,需保证热气旁通阀的出口管路朝压缩机方向自由穿流。如果热气旁通阀安装在靠近压缩机的部位时 ,管路应朝蒸发器的形接应方向自由穿流。
当热气旁通至吸气管时 ,热气旁通阀的入口应朝压缩机方向自由穿流并且吸气管上的 T形分叉应位于吸气管的顶部。
3、热气旁通阀的调节
热气旁通阀的主要作用是用来防止吸气压力低于一个期望的设定值 ,由此来平衡系统的冷量。所以在热气旁通阀安装后的第一步工作就是确定所用工况下的最低吸气压力 ,以此作为热气旁通阀的设定点。
(1)启动系统并确定系统是否运行正常。在压缩机吸气管上安装一个压力表并且测量系统稳定后的吸气压力。为了确定此时热气没有旁通 ,倾听阀内是否有气流流过的声音或触摸阀的出口管路 ,如果出口管路的温度较高 ,说明已有热气旁通。
(2)阻止热气旁通 。可以切断热气旁通管路电磁阀的电源或调整调节杆使热气旁通阀处于完全关闭状态。
(3)降低蒸发器的负荷直至吸气压力降低到需要热气旁通的设定点。可以通过关闭出风口、遮盖蒸发器、减少空气的流量、关闭风机、关闭水冷机的旁通水等方式降低蒸发器的负荷。
(4)确保此时的热气旁通管路电磁阀处于打开状态。
(5)调节热气旁通阀的调节杆。使热气旁通阀开始旁通热气直到吸气压力不再下降并维持在预期值。
(6)热气旁通阀的调节方式 :顺时针方向调节调节杆将增加压力设定值 ;逆时针方向调整调节杆将减少压力设定值 ;应缓慢并小幅度的调节 ,以便让系统在每一圈调整后运行稳定。
4、注意事项
(1)对于并联蒸发器系统，热气旁通量不得大于单一蒸发器的制冷量 ，应使用多路热气旁通阀控制。
(2)如果压缩机位于蒸发器的上部，热气旁通至蒸发器时必须确保在低负荷旁通量的工况下 ，压缩机有充足的回油量。
(3)旁通至蒸发器时 ,如果旁通管路较长 ,应对旁通管进行隔热保温措施。
(4)不要分解整体式热气旁通阀。在焊接时 ,用湿布或冷铁包裹阀体 ,防止阀体过热。
5、总结
在许多空调和制冷系统中 ,热气旁通阀提供了一个实用的、经济可靠的能量调节解决方案。特别适用于无自身能量调节机构的压缩机。在蒸发器低负荷时能更好维持吸气压力 ,防止蒸发器结冰；保持更佳的回油性能。
