暗杆Z45闸阀VS明杆Z41闸阀

时间:2021-04-20 10:37:58      来源:永龙阀门      阅读:0
暗杆Z45闸阀VS明杆Z41闸阀
   闸阀(gate valve)是一个启闭件闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
暗杆Z45闸阀VS明杆Z41闸阀
1、暗杆阀门看不见丝杠,而明杆的能看见丝杆。
2、暗杆法兰闸阀的提升螺杆是只旋转而无上和下移动,外露的只是一根杆,其螺母是固定在闸板上,通过螺杆的旋转来提升闸板,没有可见的门架;明杆法兰闸阀的提升螺杆是外露的,螺母紧贴手轮且是固定的(不旋转也不轴向移动),通过旋转螺杆来提升闸板,螺杆与闸板只有相对的旋转运动而无相对的轴向位移,外观为有门形支架。
3、暗杆阀门在开关时方向盘与阀杆是连接在一起相对不动的,它是通过阀杆在固定点转动来带动阀瓣向上提升和下闸来完成启闭的。明杆阀门则是通过阀杆与方向盘的螺纹传动来提升或者降下阀瓣。说简单点就是明杆阀门是阀瓣连着阀杆一起做上下运动,方向盘始终在固定点。

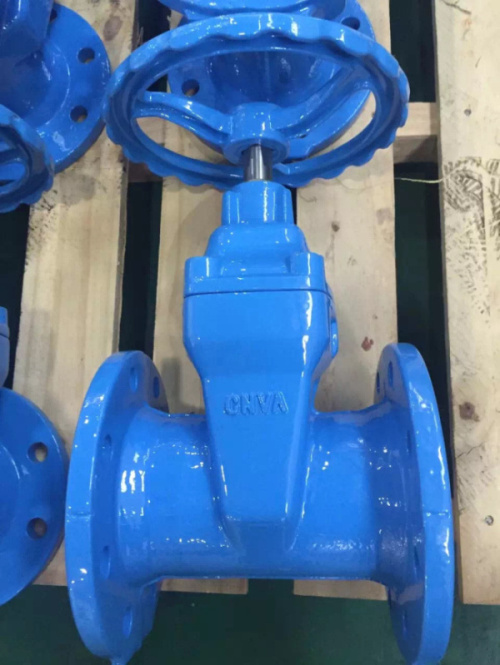

Z45暗杆闸阀
一,暗杆Z45闸阀
暗杆闸阀又叫旋转杆闸阀 ( 亦叫暗杆楔式闸阀)。阀杆螺母设在闸板上,手轮转动带动阀杆转动 , 而使闸板提升,通常在阀杆的底端有梯形螺纹,通过阀门底端的螺纹以及阀瓣上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。
开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上,再倒回 1/2~1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程)来确定。
1,暗杆Z45闸阀优点
•闸阀的高度总保持不变,因此安装空间小,适用于大口径或对安装空间受限制的闸阀。此种结构要装有开闭指示器,以指示开闭程度。
2,Z45暗杆闸阀缺点:
•阀杆螺纹不仅无法润滑,而且直接接受介质侵蚀,容易损坏。

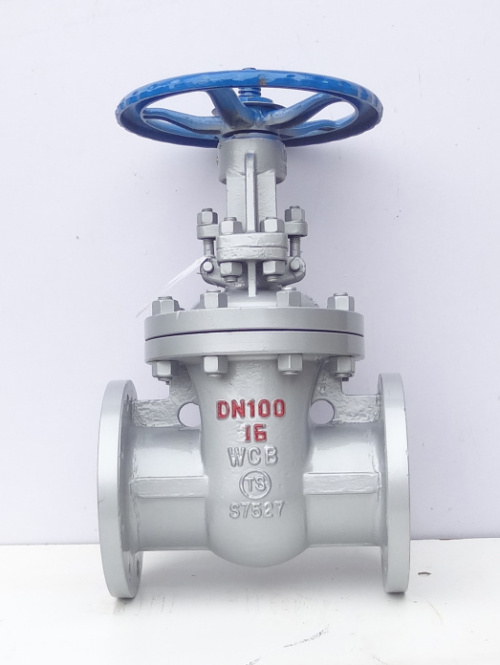

明杆Z41闸阀
二,明杆Z41闸阀
转动手轮,通过手轮与阀杆的螺纹的进、退,提升或下降与阀杆连接的阀板,达到开启和关闭的作用。
1,Z41明杆闸阀的优点:
•流体阻力小 , 密封面受介质的冲刷和侵蚀小。
•开闭较省力。
•介质流向不受限制 , 不扰流、不降低压力。
•形体简单 , 结构长度短,制造工艺性好,适用范围广。
2,明杆Z41闸阀的缺点:
•密封面之间易引起冲蚀和擦伤,维修比较困难。
•外形尺寸较大,开启需要一定的空间,开闭时间长。
•结构较复杂。
   闸阀按闸板的结构不同分为楔式和平行式两类。楔式闸板有3种结构:单闸板、双闸板和弹性闸板。阀体材料:如球墨铸铁、铸铁、碳钢、黄铜、青铜、不锈钢等。制造标准主要:1、按JB/T2203-1999《闸阀结构长度》生产的机械部标准阀门;2、按GB/T12221-2005《金属阀门结构长度》生产的国标阀门;3、按ASME B16.10-2009《阀门的面对面及端对端尺寸》生产的美标阀门。
