高温阀门壳体材料选择

时间:2021-02-13 13:05:05      来源:永龙阀门      阅读:0
高温阀门壳体材料选择
高温工况主要包括亚高温、高温Ⅰ级、高温Ⅱ级、高温Ⅲ级、高温Ⅳ级、高温Ⅴ级,下面分别做介绍。
1、 亚高温
   亚高温是指阀门的工作温度在325~425℃区域。如果介质是水和蒸汽时,主要用WCB、WCC、A105、WC6和WC9。永龙阀门高温蒸汽系统阀门有铬钼钢闸阀,铬钼钢截止阀,铬钼钢球阀,铬钼钢气动紧急切断阀。如果介质是含硫油品时,主要用具有抗硫化物腐蚀的C5、CF8、CF3、CF8M和CF3M等。它们多用在炼油厂的常减压装置和延迟焦化装置上,此时CF8、CF8M、CF3及CF3M材质的阀门不是用于抗酸溶液腐蚀,而是用于含硫油品及油气管路上。在此工况中,CF8、CF8M、CF3和CF3M的最高工作温度上限为450℃。

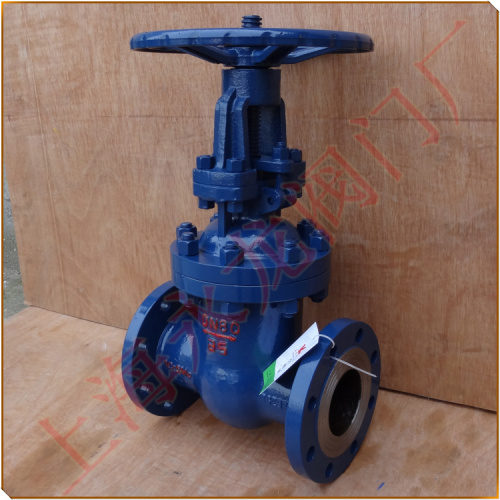

铬钼钢闸阀
铬钼钢闸阀
2、 高温Ⅰ级
   阀门的工作温度为425~550℃时为高温Ⅰ级(简称PI级)。PI级阀门的主体材料为ASTMA351标准中的CF8为基形的“高温Ⅰ级中碳铬镍稀土钛优质耐热钢”。因PI级是特定的称呼,在这里包含了高温不锈钢(P)的概念。因此,如果工作介质为水或蒸汽时,虽然也可用高温钢WC6(t≤540℃)或WC9(t≤570℃),在含硫油品时虽然也可用高温钢C5(ZG1Cr5Mo),但在这里不能称它们为PI级。
3、 高温Ⅱ级
   阀门的工作温度为550~650℃,定为高温Ⅱ级(简称为PⅡ级)。PⅡ级高温阀门主要用于炼油厂的重油催化裂化装置,它包含用在三旋喷嘴等部位的高温衬里耐磨闸阀。PⅡ级阀门的主体材料为ASTMA351标准中的CF8为基形的“高温Ⅱ级中碳铬镍稀土钛钽强化型耐热钢”。
4、 高温Ⅲ级
   阀门的工作温度为650~730℃,定为高温Ⅲ级(简称为PⅢ级)。PⅢ级高温阀门主要是用在炼油厂的大型重油催化裂化装置上。PⅢ级高温阀门主体材料为ASTMA351标准中的CF8M为基形的“高温Ⅲ级中碳铬镍钼稀土钛钽强化型耐热钢”。

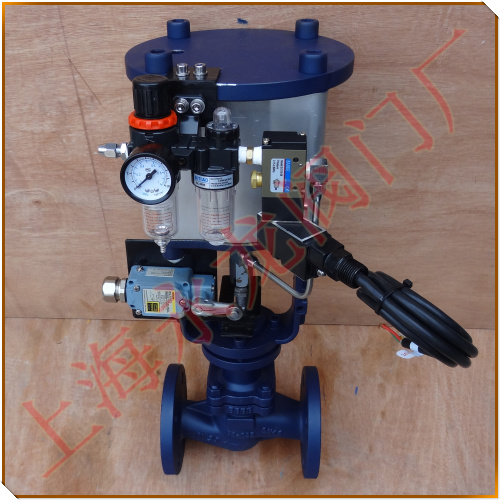

铬钼钢气动紧急切断阀
铬钼钢气动紧急切断阀
5、 高温Ⅳ级
   阀门的工作温度为730~816℃,定为高温Ⅳ级(简称为PⅣ级)。将PⅣ级阀门的工作温度上限定为816℃是因为阀门设计选用的标准ASMEB16134压力-温度等级中提供的较高温度为816℃(1500υ)。另外,工作温度超过816℃以后,钢就接近进入了锻造温度区域,此时金属处于塑性变形区间,金属的可塑性好,难以承受高的工作压力和冲击力而保持不变形。PⅣ级阀门的主体材料为ASTMA351标准中的CF8M为基形“高温Ⅳ级中碳铬镍钼稀土钛钽强化型耐热钢”。CK-20及ASTMA182标准中F310(其中C含量≥01050%)及F310H等耐热不锈钢。
6、 高温Ⅴ级
   阀门的工作温度>816℃以上,简称为PⅤ级,PⅤ级高温阀门(作切断用阀门,而非调节型蝶阀类的阀门)必须采用特殊的设计手段,如衬隔热衬里或通水或气冷却等,方能保证阀门的正常工作。所以,对PⅤ级高温阀门的工作温度上限不作规定,这是因为控制阀门的工作温度不是仅靠材料,而是用特殊的设计手段来解决的,而设计手段的基本原理是一样的。PⅤ级高温阀门可根据其工作介质和工作压力及采用的特殊设计方法等,选用合理的、能满足该阀门的材料。在PⅤ级高温阀门中,通常烟道插板阀或蝶阀的插板或蝶板常选用ASTMA297标准中的HK-30,HK-40高温合金,它们能在1150℃以下抗氧化和还原性气体中耐蚀,但不能承受冲击和高压载荷。
