紧急切断阀结构图与紧急切断阀安装示意图
时间：2018-10-29 18:14:10 来源：永龙阀门 阅读：0次
紧急切断阀结构图与紧急切断阀安装示意图上海永龙阀门厂为大家整理一份：紧急切断阀结构图与紧急切断阀安装示意图，让大家对气动切断阀的内部结构零部件明细的了解及接线方式，安装正确方式的常识。

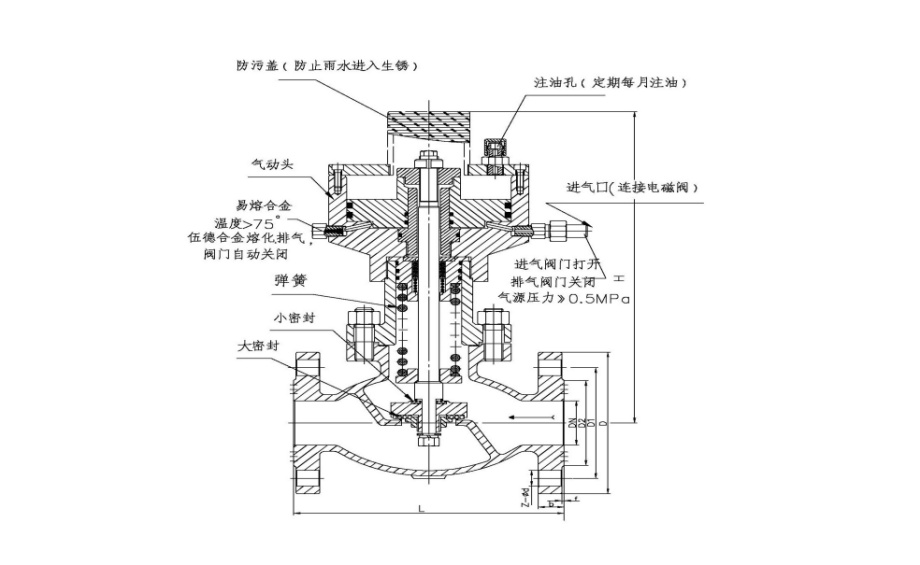

●紧急切断阀结构尺寸图：切断阀由阀体，阀瓣，阀杆，密封圈，强力弹簧，活塞式气缸，易熔合金塞，防水玻璃罩，螺栓紧固件，金属石墨垫片，连接杆组成。可配套电磁阀线圈，空气过滤减压阀，回讯器（可加载手动装置）构成自动化控制流体阀。应用在储罐，氨站，液化气加气站做为应急开关的阀门。

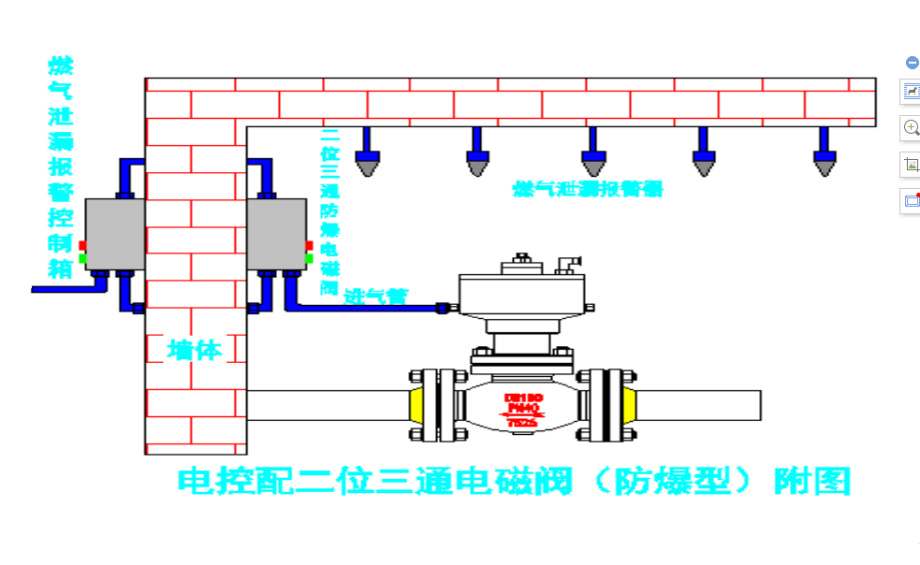

●紧急切断阀接线示意图：与气体报警器连接，通过气体泄漏探头探测到介质在空气中的密度，给主机信号报警，主机切断电源排空气源压力，阀门泄压关闭。

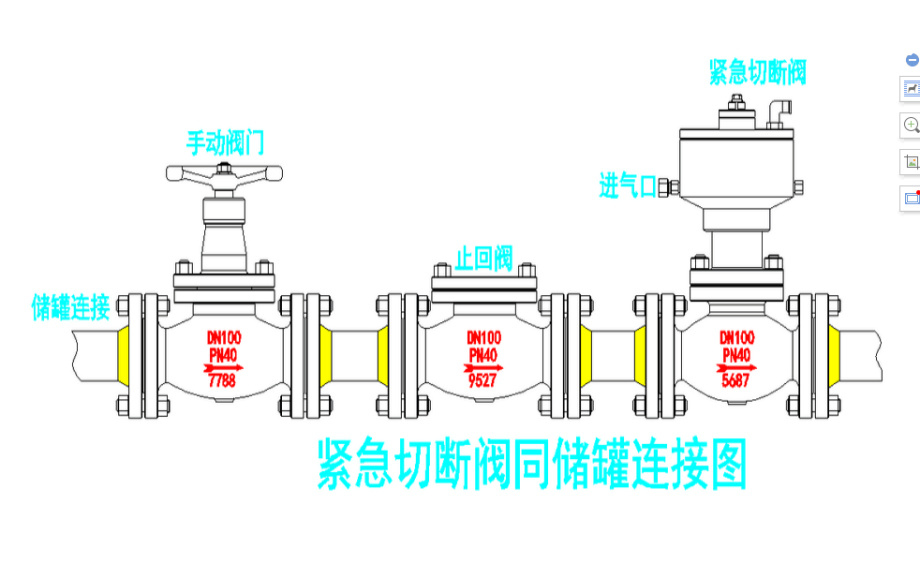

●紧急切断阀安装示意图：安装在储罐的输入口管道，前面与液氨截止阀、液氨止回阀相连接，液氨截止阀保持常开状态，止回阀防止介质倒流作用，如果介质在输入和输出是同一条管线，不能安装止回阀。

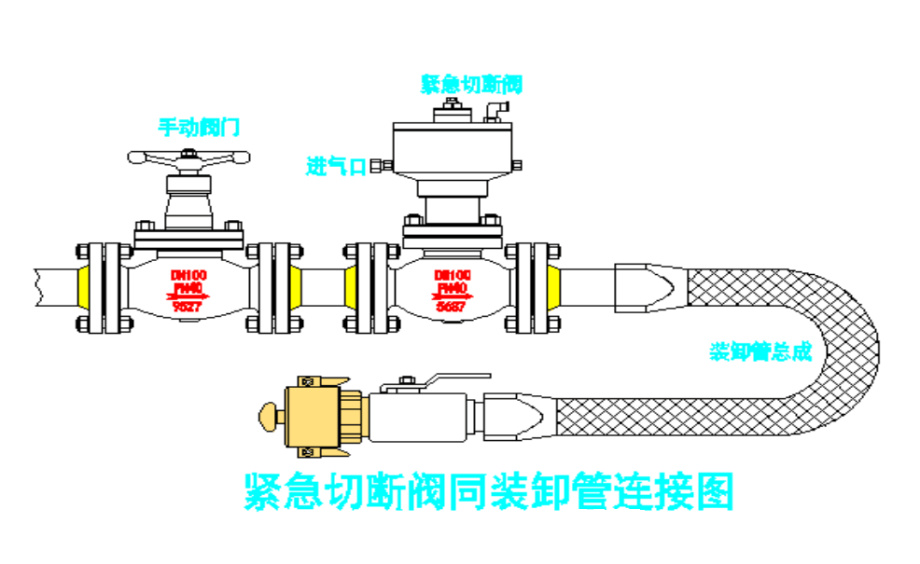

●紧急切断阀连接示意图：手动氨用截止阀通常保持常开状态，其作用是防止切断阀出现损坏或者更换维修再关闭的手动阀门，另一端与金属软管，快速接头，手动阀门连接。
●“YongLong”永龙阀门：一直在学习，学习德国，日本，韩国对品质高标准的追求，积极创新,拓展国内外市场领域。-“我们不是最好，但我们尽力做得更好！”
