不同区域的法兰球阀设计特点及设计标准

时间:2018-10-28      来源:永龙阀门      阅读:
不同区域的法兰球阀设计特点及设计标准

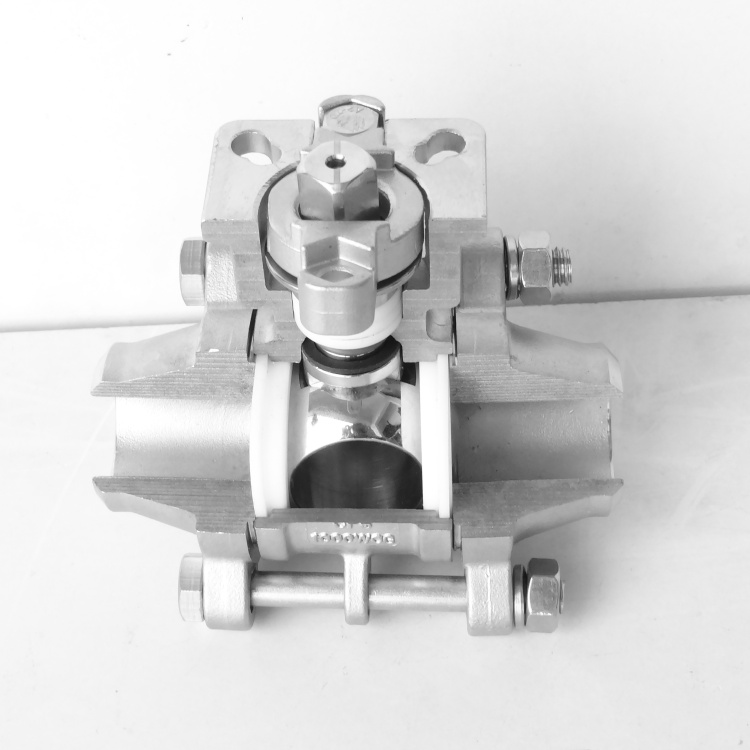

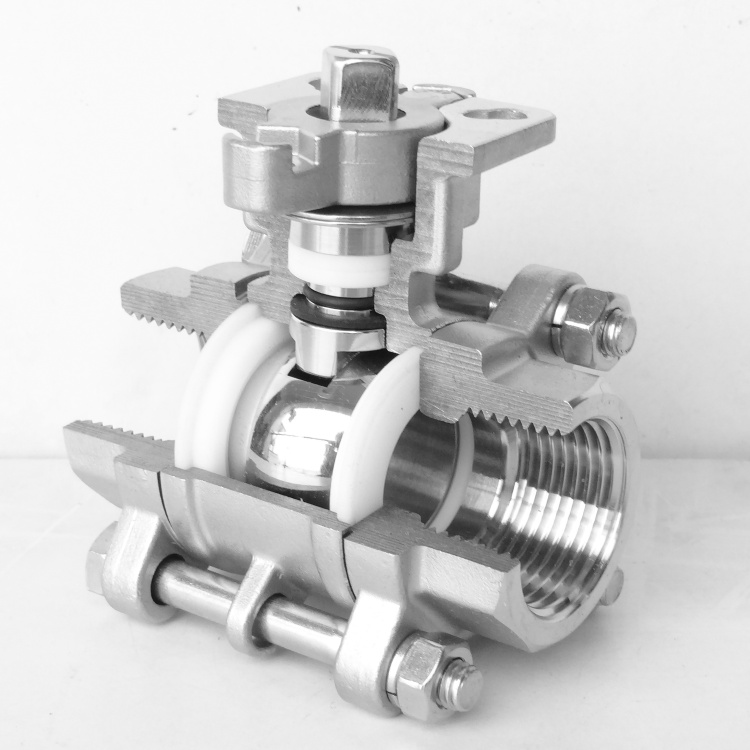

球阀(Ball valve)由阀体,球芯,阀杆,密封圈,手柄组成,通过手柄90°转角开关,球芯为O型球,流体阻力小,结构简单、体积小、重量轻的特点,在市场得到了广泛的应用。在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
球阀设计特点及设计标准:
①ISO5211平台连接,②阀杆防飞出设计,③防静电装置,
④上密封可功能,⑤防火结构设计,⑥壳体脫蜡精密铸造
国标球阀设计标准:
①设计制造:GB/T 12237
②法兰连接:HG/T 20592,GB/T 9113
③结构长度:GB/T 12221,④壁厚标准:GB/T-26640,
⑤检验试验:GB/T 26480
日标球阀设计标准:
①设计制造:API6D/608,②法兰连接:JIS B2220
③结构长度: ASME B16.10,④壁厚标准:ASME B16.34,
⑤检验试验:API598
美标球阀设计标准:
①设计制造:API 6D/608,②法兰连接: ASME B16.5
③结构长度: ASME B16.10,④壁厚标准: ASME B16.34,
⑤检验试验:API 598
德标球阀设计标准:
①设计制造:DIN 3357,②法兰连接:EN 1092-1
③结构长度:DIN3202-F4,④壁厚标准: ASME B16.34,
⑤检验试验:API 598
磅级与公称压力的对照表
磅级/LB美制标准 公称压力/MPa 巴/bar英制标准
75 1.0 10
150 2.0 20
300 5.0 50
400 6.7 67
600 10.0(11.0) 100
日本K级与磅级、公制公称压力的对照表
K级 10 20 40
磅级 150 300 600
公称压力(MPa) 2.0 3.0 10.0

阀门压力等级:bar换算MPa
bar是英制的压力单位
1MPa=145psi=10bar
1巴(bar)=0.1兆帕(MPa)=14.503磅/英寸2(psi)=1.0197千克/厘米2(kg/cm2)=0.987大气压(atm)
工程上常用的是兆帕(MPa):1MPa=1000000Pa。

球阀O型球和V型球的特点
O型球阀:采用浮动式结构,球芯为精密铸件,外表镀硬铬处理,阀座采用增强聚四氟乙烯材料,流道口与管道口径相同,流通能力极大,流阻极小,关闭时无泄漏。
V型球阀:一般用于高粘度、含纤维、颗粒状介质采用V型球阀,球芯上开有V型切口,可实现比例调节,流量特性为近似等百分比。
