气动切断阀-气动球阀应用消耗气源计算方式
时间：2020-08-30 18:54:31 来源：永龙阀门 阅读：0次
气动切断阀-气动球阀应用消耗气源计算方式
Pneumatic cut-off valve, pneumatic ball valve use air consumption calculation
上海切断阀生产厂家（Shanghai cut-off valve manufacturers）：介绍计算气动切断阀，气动球阀，气动紧急切断阀，液氨紧急切断阀执行器耗气量的方式，为用户在选择空压机容量、储气罐容积的选型提供参考。

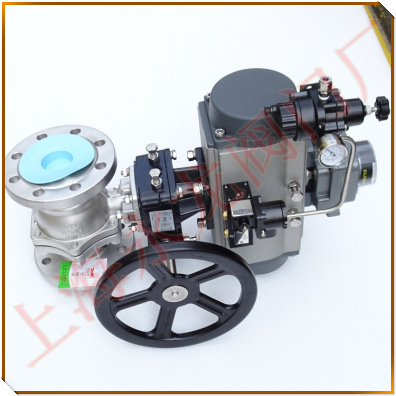

一，调节型气动切断阀，气动球阀执行机构的耗气量：
耗气量：是指气缸运动时所消耗的压缩空气量和氮气量，它的大小与气缸的性能无关，但执行器容量大小是选择空压机批量的重要参数，气缸的耗气量与气缸的活塞直径，活塞的行程L以及单位时间往返次数有关。气动执行机构的耗气量分为静态耗气量和动态耗气量，静态耗气量是不管执行机构是否动作,都需要消耗的。而动态耗气量指的是执行机构开关动作时消耗的压缩空气量。
通常、我们通过计算气动型阀门，气动调节型阀门的执行器来选择空气压缩机的大小规格，通过计算开关型气动执行机构的单行程耗气量来选择储气罐的容量。
1，动态耗气量
气动执行机构的动态耗气量通常采用动作一个行程的耗气量来表示(升/行程),或者采用单位时间内的耗气量来表示(升/分钟、立方米/小时)。动态耗气量等于执行机构容积乘以每小时动作的行程数,再转化成标准状。
则,工作气源压カ5bar时,动态耗气量：
QM1=V×3600/t ×6
执行机构的容积等于气缸截面积乘以行程,直接使用气缸直径,单位使用米,
则,执行机构的容积：
V=JI.(D²/4)×(S× 10-9)
2，静态耗气量
调节型气动行机的静态耗气量等于所有定位器、电气转换器等喷嘴挡板静态耗气量之和。对于单台气动行机构,静态耗气量比较小，但是对于调节型气动执行机构比较多的整个电厂,静态耗气量之和不能忽略不计了。

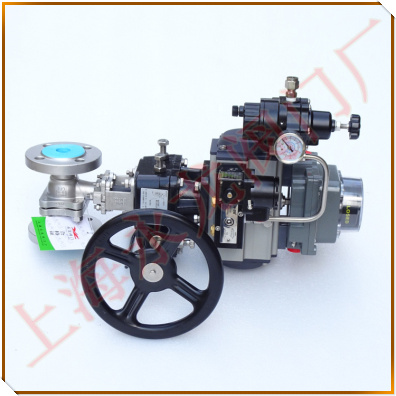

二，开关型气动切断阀、气动球阀执行机构的耗气量
开关型气动执行机构的静态耗气量为0(不考虑泄露情况),所以开关型气动执行机构的耗气量就是动态耗气量。而在电厂应用的开关型气动执行机构一般情况下,不会频繁动作,但是起机时通常向反方向动作一次。开关型气动执行机构动态耗气量等于执行机构单行程耗气量,即气缸容积转化成标准状态。
则,工作气源压力5bar时,开关型执行机构动态耗气量:
Q2=∑QM2
执行机构的容积等于气缸截面积乗以行程,直接使用气缸直径D、单位使用米,
则,执行机构的容积:
V=JI.(D²/4)×(S× 10-9)
备注:
执行机构缸径:D(mm)
执行机构行程:S(mm)
行程时间:t(s)
每小时动作的行程数:3600/t(行程/h)
执行机构的容积:V(m³)
调节型执行机构动态耗气量:QM1(Nm³/h)
开关型执行机构单行程的动态耗气量:QM2(m3/行程)
执行机构静态耗气量:QS(Nm³/h)
同时动作率:n(%)
调节型气动执行机构的耗气量:Q1(Nm³/h)
开关型气动执行机构的耗气量:2(Nm³/行程)
