开关型电动球阀
- 阀门型号:
- 通径规格:
- 结构形式:
- 阀体材质:
- 公称压力:
- 适用温度:
- 应用范围:
- 产品特点:
开关型电动球阀
别称:防爆电动球阀 电动O型球阀
型号:BFHDQ-0040-080C BFHDQ-0040-080P
电动球阀简介:
电动球阀(Electric ball valve)由防爆电动执行机构(防爆等级:Exd Ⅱ BT4,Exd Ⅱ CT5)与防火防静电球阀组成,作为工业自动化控制系统中的远距离控制电动阀门。广泛应用于石油、化工、电力、消防、冶金、罐装设备、燃气设备、能源、制药、造纸、食品机械,水处理、酿造、船舶、码头及楼宇自动化等领域。
技术要求:
1,结构长度按:GB/T12221-2005
2,设计制造按:GB/T 12237-2008
3,法兰连接按:GB/T 9113-2010
4,检验和试验:GB/T 13927
5,耐火试验按:JB/T 6899

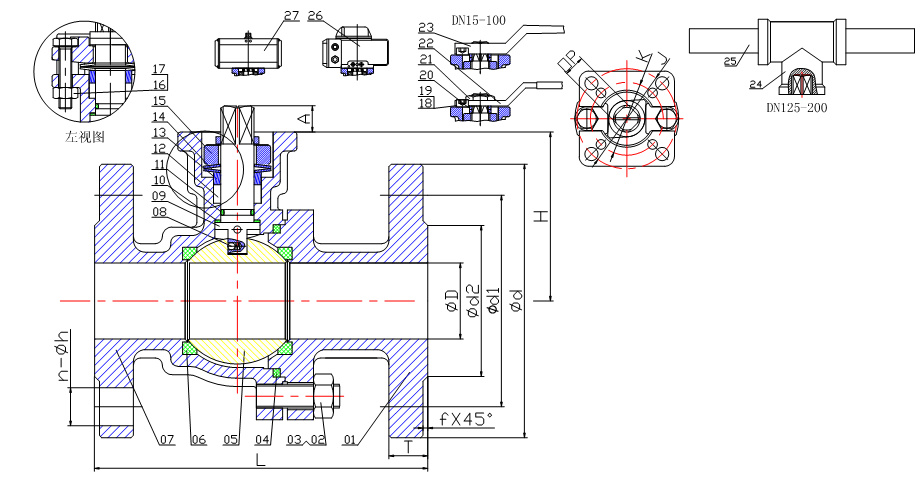

电动球阀结构小样图
开关型电动球阀连接尺寸表:
主要外形尺寸-PN40(4.0MPa) |
公称通径
[DN] |
尺寸[mm] |
执行器选配 |
L |
∅D |
∅d |
∅d1-T |
∅d2-f |
H |
A-□P |
K-J |
N-∅h |
15 |
130 |
15 |
95 |
65-16 |
45-2 |
51 |
9 |
36-50 |
4-14 |
PN16-40 |
CHQ-005 |
20 |
130 |
20 |
105 |
75-18 |
58-2 |
55 |
9 |
36-50 |
4-14 |
PN16-40 |
CHQ-005 |
25 |
140 |
25 |
115 |
85-18 |
68-2 |
63 |
11 |
42-50 |
4-14 |
PN16-40 |
CHQ-008 |
32 |
165 |
32 |
140 |
100-18 |
78-2 |
71 |
11 |
42-50 |
4-18 |
PN16-40 |
CHQ-008 |
40 |
165 |
38 |
150 |
110-18 |
88-2 |
81 |
14 |
50-70 |
4-18 |
PN16-40 |
CHQ-010 |
50 |
203 |
50 |
165 |
125-20 |
102-2 |
88 |
14 |
50-70 |
4-18 |
PN16-40 |
CHQ-010 |
65 |
222 |
65 |
185 |
145-22 |
122-2 |
114 |
17 |
70-102 |
8-18 |
PN25-40 |
CHO-015 |
80 |
241 |
76 |
200 |
160-24 |
138-2 |
124 |
17 |
70-102 |
8-18 |
PN25-40 |
CHQ-020 |
100 |
305 |
100 |
235 |
190-24 |
162-2 |
147 |
17 |
70-102 |
8-22 |
PN25-40 |
CHQ-030 |
125 |
356 |
125 |
270 |
220-26 |
188-2 |
179 |
22 |
102-125 |
8-26 |
PN25-40 |
CHQ-050 |
150 |
394 |
150 |
300 |
250-26 |
218-2 |
207 |
27 |
102-125 |
8-26 |
PN25-40 |
CHQ-120 |
200 |
457 |
200 |
375 |
320-30 |
285-2 |
246 |
36 |
125-140 |
12-30 |
PN40 |
CHQ-200 |
“YongLong”永龙(上海)阀门厂专业从事电动执行机构、电动阀门及气动执行机构、气动阀门其自动化控制系统的研究、开发、生产和销售。以中外合资优质电动阀门品牌:开关型电动球阀,防爆型电动球阀,调节型电动球阀,电动切断阀,电动O型球阀,电动切断球阀,电动V型球阀,永龙阀门品质保证24个月。
