偏心半球阀_气动偏心半球阀

时间:2021-07-06 23:28:17      来源:永龙阀门      阅读:0
偏心半球阀_气动偏心半球阀
   偏心半球阀 Half of an eccentric valve靠旋转阀链来使阀门畅通或闭塞, 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
偏心半球阀图片_气动偏心半球阀图片
偏心半球阀图片_气动偏心半球阀图片
   偏心半球阀开启过程:在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
偏心半球阀实物图_气动偏心半球阀实物图
偏心半球阀实物图_气动偏心半球阀实物图
   偏心半球阀关闭过程:关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。快要关闭时,球体已在与阀座无接触的情况下旋转了90°。手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

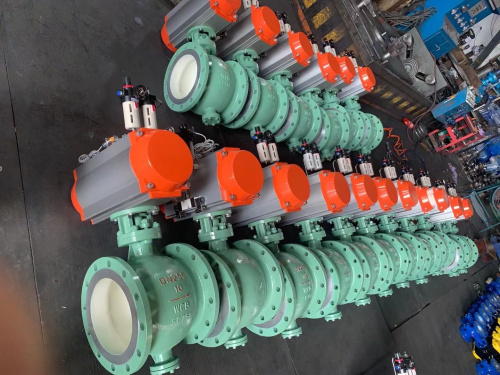

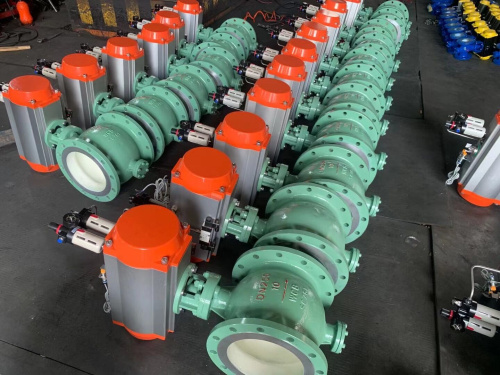

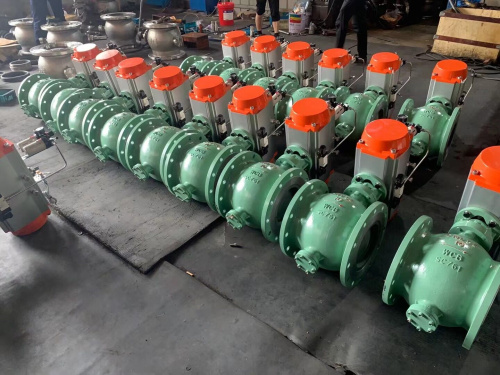

偏心半球阀车间图片_气动偏心半球阀车间图片
偏心半球阀车间图片_气动偏心半球阀车间图片
   永龙阀门气动球阀系列:气动偏心半球阀,单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。启闭无摩擦。这一功能完全解决了原来球阀、蝶阀因密封面之间相互摩擦而影响密封的问题。楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。
偏心半球阀_气动球阀_气动偏心半球阀_电动偏心半球阀_紧急切断阀_低温截止阀_液氨截止阀_低温球阀_气动紧急切断阀_鹤管拉断阀_上海永龙阀门厂
