气动紧急切断阀安装旁通阀的作用

时间:2020-05-11 09:04:33      来源:永龙阀门      阅读:0
气动紧急切断阀安装旁通阀的作用
气动紧急切断阀安装旁通阀管道是防止切断阀维护维修或者更换时,关闭切断阀的全后面手动的阀门,打开旁通阀接通介质的流体,起带在更换切断阀不影响生产的作用。

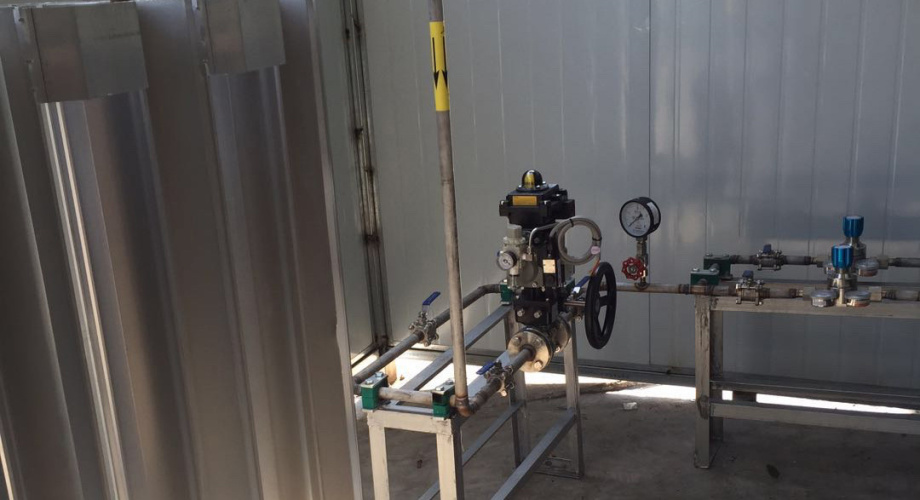

“永龙阀门”气动紧急切断阀在四川三余科技有限公司安装现场
气动紧急切断阀安装现场
我们偶尔会在一些管道当中,看到一些相对比较大的阀门,总是会安装旁通阀门,这到底是为什么?其主要的作用又是什么?在什么样的情况下才需要安装?而对应设备的旁通阀口径大小又是多少?
其实在气动紧急切断阀管道中设置旁通阀,其起到的作用,总的来说可以分成两大点:一是起到保护作用(平衡两端压力),二是紧急备用!
一,保护作用,也可以说成是对主阀的一种保护措施,防止由于阀门的前后压差过大,而引起开启阻力大,阀门不好打开,尤其是在一些大口径或高压力的管道。高压管道开启前通过旁通阀泄压,以避免高压突然涌进,对阀门下方管道形成冲击。又或者阀门两端压力差过大,开启力矩过大,为避免扭力损伤阀门,进行旁通泄压后再开启阀门。
二,紧急作用,作为备用管线来使用,最大的优点就是当主阀出现故障,或者需要维护检修的时候,可以通过打开旁通阀流通,且不影响正常生产。
阀门是否需要安装旁通阀的具体要求及设置:(仅供参考)
2.5MPa级,DN400以上;4.0MPa级,DN250以上;6.4MPa级,DN200以上;10MPa级,DN150以上;DN100~DN200的阀门,其旁通管和旁通阀为DN20;DN250~DN600的阀门,其旁通管和旁通阀为DN25;DN600以上的阀门,其旁通管和旁通阀为DN40。
常开式气动紧急切断阀:在通电通气关闭后,必须关闭切断阀后面的手动阀门,或者排空气源压力,防止停电、断电或者防爆电磁阀线圈损坏断电切断阀通气打开。
