气动切断阀的工作原理(图解)

时间:2018-10-25      来源:永龙阀门      阅读:
气动切断阀的工作原理(图解)

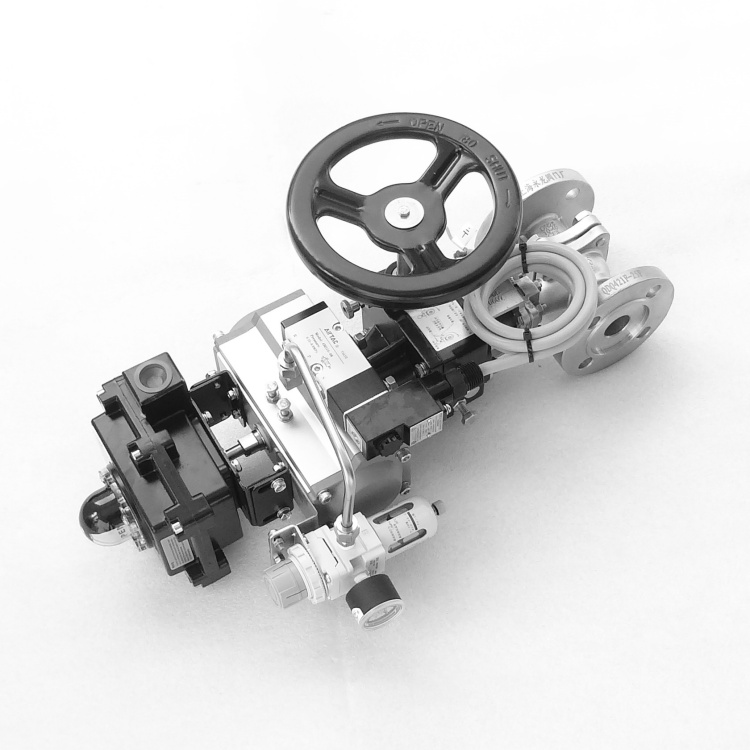

气动切断阀由单作用/双作用气动执行器与防火防静电O型浮动式不锈钢法兰球阀组成,配套直流电DC 24V防爆线圈,电磁阀,空气过滤减压阀,信号反馈,手轮装置等零部件为一体。通过DC 24V防爆线圈电源控制电磁阀转换压缩空气进入气缸推动活塞转动开启与关闭气动切断阀。

气动切断阀的检验调试:
在气动切断阀还没有安装前,先接通气源进行安装前的检测,电磁阀上面有个小圆点金属,通过手动按下放开的方式,调试几次,检查切断阀的开关动作是否灵敏,如果开关动作缓慢,调高气源的压力。
气动切断阀的安装形式:
●口径小于DN100以上的,可水平安装或者竖立安装。
●口径大于DN100以上的,建议水平安装,由于100口径以上的执行器有一定的质量,竖立安装对阀门的平衡度有影响,容易导致密封受损,如果空间有限,必须竖立安装,请给执行器做个支架防护。
●安装时,先拆掉二边法兰的塑料盖,清理管道口的杂质,再与管道的连接法兰夹密封垫片,用螺栓锁紧固定好。
●把塑料气源管插入空气减压阀的气源接头,再接通电磁阀线圈的电源。
●查看空气减压阀上面的压力表,气源压力保持在0.5~0.6MPa,出厂时基本已经设定好。
●调节空气减压阀压力表的方法:适当用力把空气减压阀上面的塑料头往上拉动,然后左右转动,看到指针停留的位置,再把塑料头往下一按即可。
气动切断阀的工作原理:
常开式:阀门处在常开状态,通电通气关闭,断电通气打开,在通电通气关闭,务必关闭旁边手动阀门,防止断电/通电,或线圈损坏阀门通气打开。
常闭式:通电通气打开、断电排气关闭,气源故障:阀位关。
“YongLong”永龙切断阀有:紧急切断阀,气动切断阀,电动切断阀,液动切断阀,燃气切断阀,电动紧急切断阀,气动紧急切断阀,液动紧急切断阀,燃气紧急切断阀,液氨紧急切断阀,氨用紧急切断阀,氨气紧急切断阀。产品广泛应用在电厂脱硫脱硝,氨站储罐,食品制冷设备,液化气站,石油加气站,燃气锅炉,大型油库,消防,水处理等场合,做为自动化远程控制的安全防护设备。
