紧急切断阀电动执行器选型原则

时间:2022-01-09 21:21:10      来源:永龙阀门      阅读:0

紧急切断阀电动执行器选型原则!

正确选择紧急切断阀电动执行器的依据如下:

1.操作力矩:操作力矩是选择紧急切断阀电动装置的主要参数,电动执行器输出力矩应为阀门操作力矩的1.2~1.5倍。

2.操作推力阀门电动装置的主机结构有两种:一种是不配置推力盘,直接输出力矩;另一种是配置推力盘,输出力矩通过推力盘中的阀杆螺母转换为输出推力。

3.输出轴转动圈数:紧急切断阀电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关,要按M=H/ZS计算(M为电动装置应满足的总转动圈数,H为阀门开启高度,S为阀杆传动螺纹螺距,Z为阀杆螺纹头数)。

4.阀杆直径对多回转类明杆阀门,如果电动装置允许通过阀杆直径不能通过所配阀门的阀杆,便不能组装成电动阀门。因此,电动装置空心输出轴的内径必须大于明杆阀门的阀杆外径。对部分回转阀门以及多回转阀门中的暗杆阀门,虽不用考虑阀杆直径的通过问题,但在选配时亦应充分考虑阀杆直径与键槽的尺寸,使组装后能正常工作。

5.输出转速:切断阀的启闭速度若过快,易产生水击现象。因此,应根据不同使用条件,选择恰当的启闭速度。

6.紧急切断阀电动执行器有其特殊要求,即必须能够限定转矩或轴向力。通常阀门电动装置采用限制转矩的连轴器。当电动装置规格确定之后,其控制转矩也就确定了。一般在预先确定的时间内运行,电机不会超负荷。例如上海永龙阀门厂生产的电动紧急切断阀、液氨紧急切断阀可提供过载保护,在阀门卡涩,有异物时,自动断开电机电源,更有效的保护电动切断阀和电动执行器不受损坏。

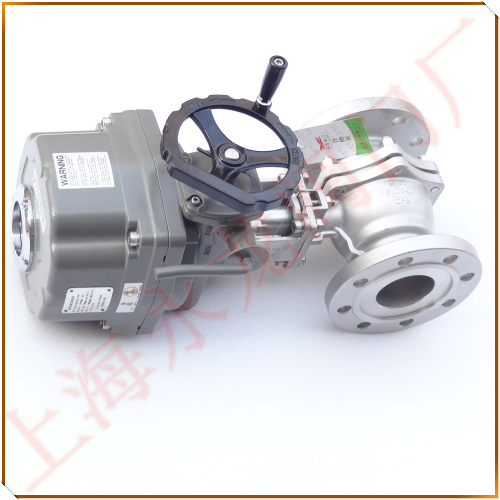

电动紧急切断阀

电动紧急切断阀-上海永龙阀门厂

但如出现下列情况便可能导致超负荷:

1.电源电压低,得不到所需的转矩,使电机停止转动;

2.错误地调定转矩限制机构,使其大于停止的转矩,造成连续产生过大转矩,使电机停止转动;

3.断续使用,产生的热量积蓄,超过了电机的允许温升值;

4.因某种原因转矩限制机构电路发生故障,使转矩过大;

5.使用环境温度过高,相对使电机热容量下降。

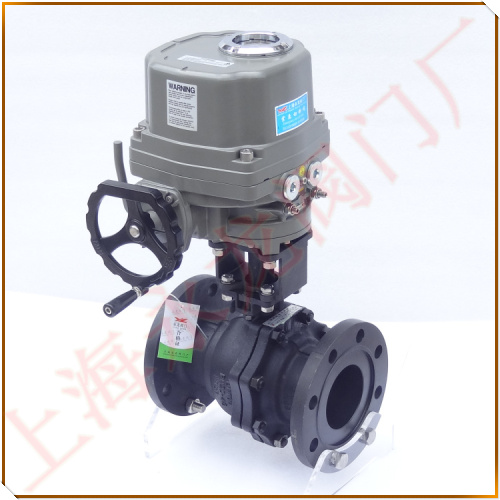

液氨紧急切断阀

液氨紧急切断阀-上海永龙阀门厂

   过去对电机进行保护的办法是使用熔断器、过流继电器、热继电器、恒温器等,但这些办法各有利弊。对电动装置这种变负荷设备,绝对可靠的保护办法是没有的。因此,必须采取各种组合方式,归纳起来有两种:一是对电机输入电流的增减进行判断;二是对电机本身发热情况进行判断。这两种方式,无论那种都要考虑电机热容量给定的时间余量。

通常,过负荷的基本保护方法是:

1.电机连续运转或点动操作的过负荷保护,采用恒温器;

2.电机堵转的保护,采用热继电器;

3.短路事故,采用熔断器或过流继电器.

阀门电动执行器是实现阀门程控、自控和遥控不可缺少的设备,其运动过程可由行程、转矩或轴向推力的大小来控制,正确选择紧急切断阀电动装置,对防止出现超负荷现象(工作转矩高于控制转矩)至关重要。

YoLo上海永龙紧急切断阀系列:燃气紧急切断阀,低温紧急切断阀,液氨紧急切断阀电动紧急切断阀,液动紧急切断阀,气动紧急切断阀
