仪表数据表-电动开关阀

时间:2020-06-29      来源:永龙阀门      阅读:
仪表数据表 INSTRUMENT DATA SHEET-电动开关阀 MOTOR ON/OFF VALVE
电动开关阀 MOTOR ON/OFF VALVE包含:电动球阀 Electric ball valve,电动切断阀 Electric cut-off valve,电动紧急切断阀 The electric emergency cut-off valve,电动闸阀 Electric gate valves,电动截止阀 Electric valve,电动蝶阀 Electric butterfly valve,电动隔膜阀 Electric diaphragm valve,电动控制阀 Electric control valve及以电源驱动控制的电动开关/切断型阀门。

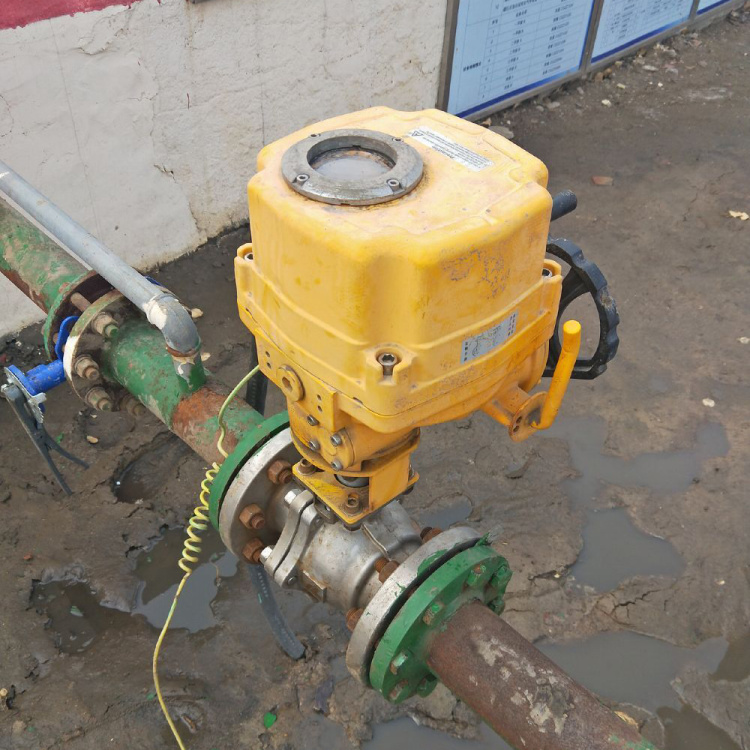

永龙阀门-电动开关阀应用现场
电动开关阀 Electric switch valve电机执行器有:
1,角行程电动执行器适用在蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀、切断阀
角行程电动执行器380V/220V/110V交流电源(或24V直流电)作为驱动电源,4-20mA电流信号或0-10V DC电压信号作为控制信号,使阀门运动到所需位置,实现其自动化控制,输出扭矩达6000N•M。
2,直行程电动执行器适用在闸阀,截止阀,调节阀
直行程电动执行器具有体积小、重量轻、功能强、智能一体化设置、操作方便等特点。行程可按现场需要达1米,推力可达250000N等特点,广泛适用于直线动作的阀门开关和调节控制。
3,多回转电动执行器适用在蝶阀、球阀、闸阀、截止阀、调节阀
扭矩值由15-3000NM,速度从10-110RPM,还可以配置不同的阀门齿轮箱,大大拓展扭矩范围或者多回转执行器可变为部分回转、拐臂式、线性执行器,可为多种要求找到适合的系列类型。

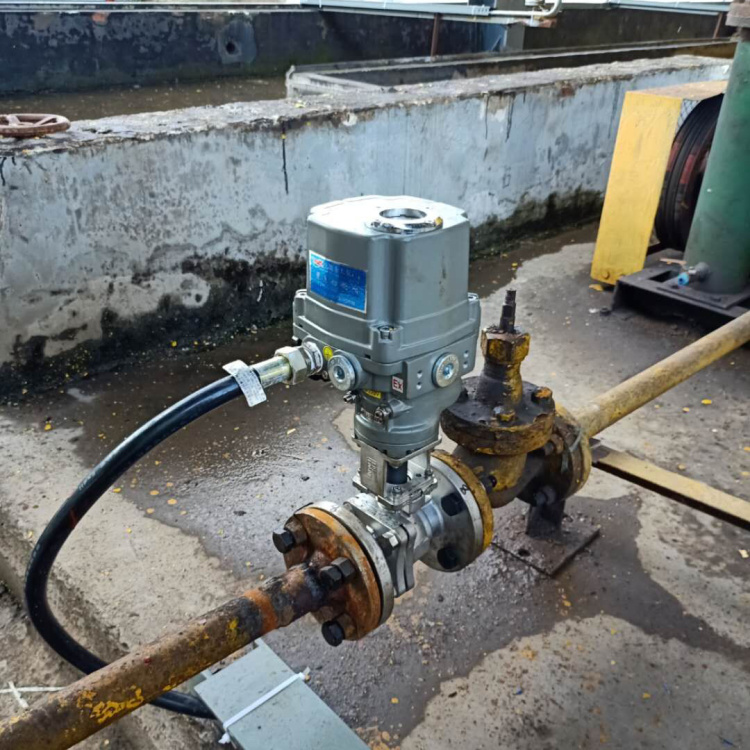

上海永龙-电动开关阀应用案例
电动开关阀 Electric switch valve-仪表数据表 Instrument data sheet涵盖参数:
1,工艺条件:介质、流量、温度、压力
2,执行机构:作用形式、供电、功率消耗、输出信号、阀位反馈,信号类型、触电容量、操作按钮、阀位指示、手轮、故障位置,电气接口、电气接口、防护等级,防爆等级、
3,阀体&阀芯:阀体类型、阀体材质、公称通径、连接方式、使用压力、使用温度、填料材质、阀芯类型、阀芯材质、阀座材质,阀杆材质
4,测试:开关时间、阀体试压、密封试压

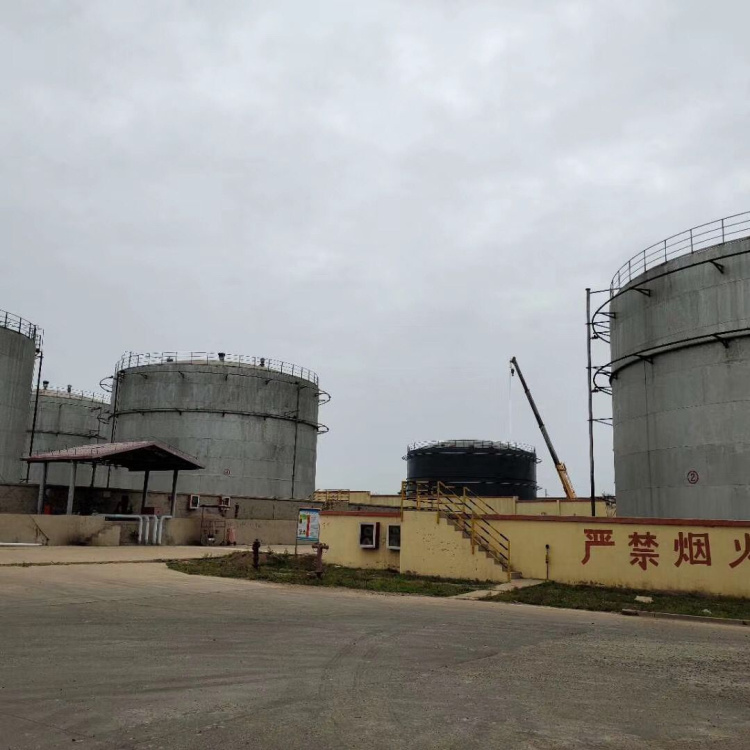

上海永龙阀门厂-电动开关阀氨站应用案例
电动开关阀配套执行器壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级 ( IP65、IP67,NEMA4 and 6),防爆执行器(Exd Ⅱ BT4,Exd Ⅱ CT6),全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为F级,内置过热保护开关,可防止损坏电机。指示器安装在中心轴上,可以观察阀门位置。镜面采用凸透镜设计,不积水,观察更方便。手轮的设计保证安全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。干燥器用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。(可根据客户要求另行加工。)
