电液阀-油库定量装车系统

时间:2020-07-30 10:30:46      来源:永龙阀门      阅读:0
电液阀 The electro-hydraulic valve-油库定量装车系统 Oil depot quantitative loading system
   电液阀The electro-hydraulic valve全称:数控电液阀 Numerical control electrohydraulic valve,活塞式电液阀 Piston electrohydraulic valve。采用两路电磁阀控制流量大小的阀门,产品具有精度高、开闭灵活、操作简单、多段控速、重复性误差小、密封可靠等特点,是油库智能化定量装车系统远程控制装卸的控制阀。

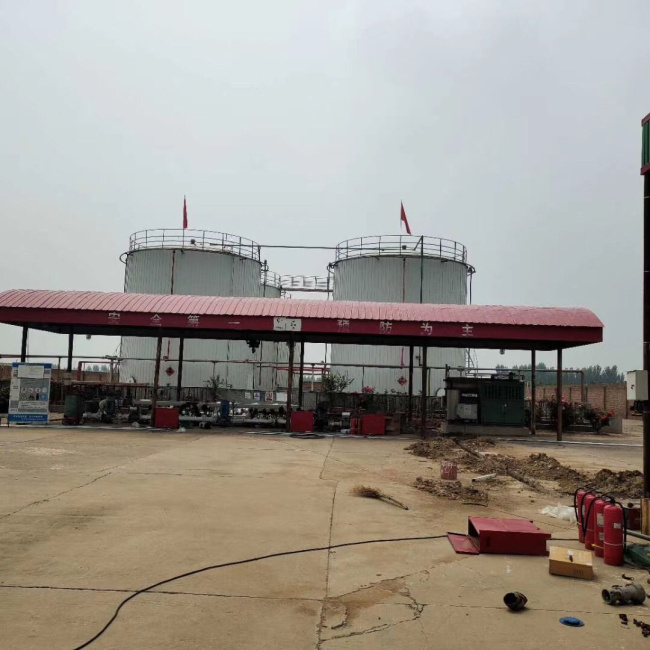

电液阀-油库定量装车系统应用
   活塞式电液阀在安装时,应确保其正确的流向,流向标志在阀体上。新管线安装好,冲洗管道时,一定要先将电液阀卸下,以免焊渣及杂物滞留在阀体内,引起电液阀关不严。电气安装,先打开接线盒,中间有如图所示接线排:接线方法2种①常开电磁阀线圈,一个线头接a柱;常闭电磁阀线圈,一个线头接c柱;另将常开、常闭电磁阀线圈二个线头并接,接入b柱。如果使用直流24V电源,A柱、C柱接电源正极,B柱接电源负极。如果使用交流220V电源,A柱、C柱接火线,B柱接零线。②如果控制器不能分别控制二组电磁线圈,可将a、c并接后与b分别接入控制器输出端。最后旋紧,压紧螺母盖好接线盒。

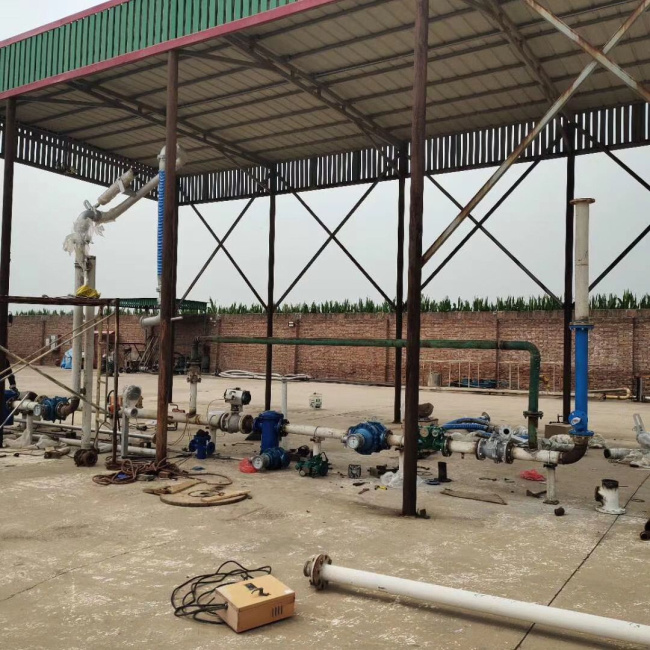

电液阀-油库定量装车系统安装
   数控电液阀新安装调试方法:使用电液阀,系统进行最初调试时,请按下列步骤进行,以确保电液阀稳定正常工作。首先主阀活塞上腔内的空气必须泄放掉,否则,阀门可能会工作不稳定或灵敏度降低。阀门安装在水平管线上,通常完成几个全过程的开关,空气便可自动地从活塞上腔中排出。确认控制仪中的流量上限是否合适,以保护流量计装懂不过速及避免电液阀不间断的调节动作(调节流量)。在给电磁阀供电,使主阀打开之前,检查手动截至阀是否关严,以防止阀门失控。做一个正常的暂停关断,观察阀门在多极关断过程中的关闭速度和流量稳定性。如果主阀多极关断的速度和流量稳定性可以接受,进行下一步。
   如果不可接受,调节上游液压回路中的柱塞阀(减小开度可使主阀慢慢关闭并获得更好的流量稳定性,或增加开度,可使主阀关闭得更快些)。如果电液阀的入口最高压力与最低压力在最大流量的比值大于(如一个泵供几个鹤位在一个鹤位运行和所有鹤位都运行的情况下)不可能在所有的操作条件下,都获得满意的阀门特性。如果电液阀的入口压力变化太大,应当减少同时灌装鹤位的数量,或者使用变频油泵。

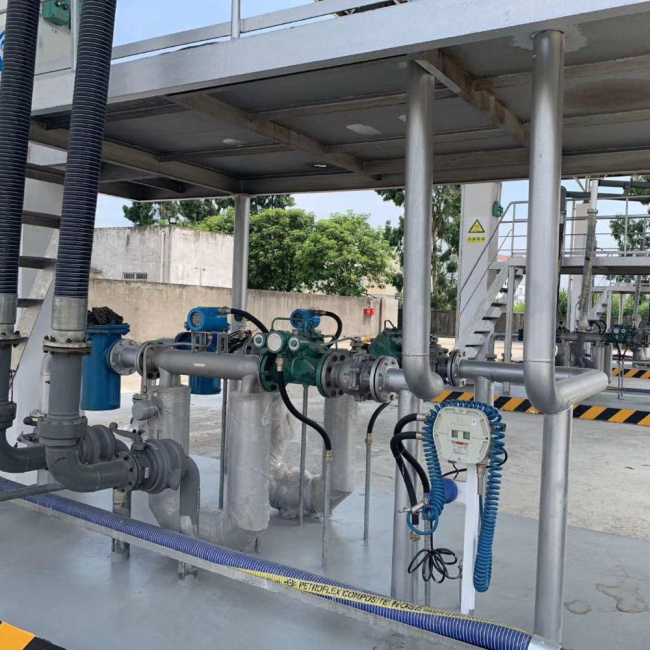

电液阀-油库定量装车系统安装
   活塞式电液阀工作原理:当两个电磁阀线圈通电时,平衡孔回路关闭,泄流孔回路打开,活塞上腔泄压,活塞上行,阀门打开。反之,活塞下行,阀门关闭。在阀门开启和关闭过程中,可将流量(流速)信号及阀塞位置信号传送给计算机,经过计算机处理后发出相应的指令,控制两个电磁导阀的通、断电状态,使活塞的上下腔的液压差产生变化,从而将活塞控制在所需的开启高度上,实现对管道介质流量的控制。
