槽车球阀_YLong上海永龙阀门厂

时间:2018-11-14      来源:永龙阀门      阅读:

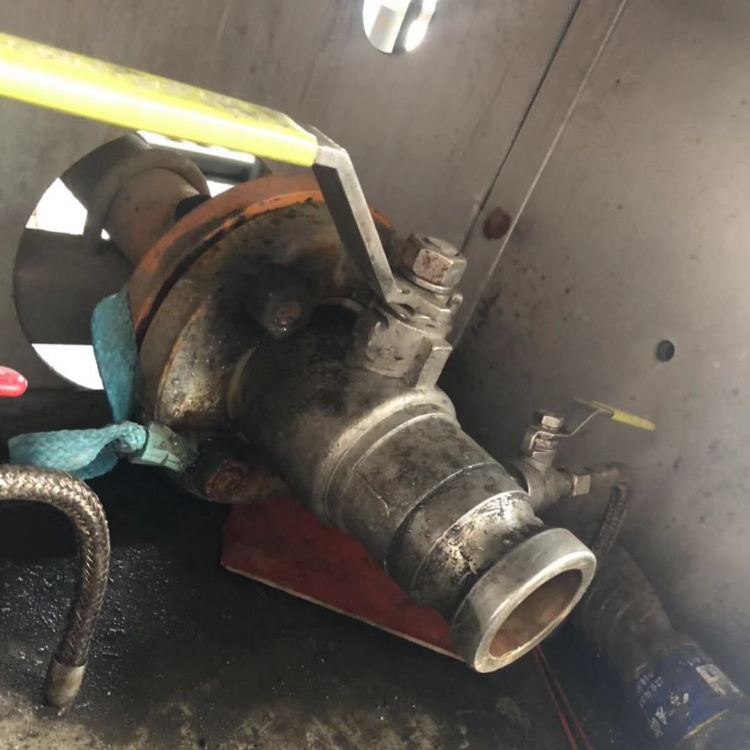

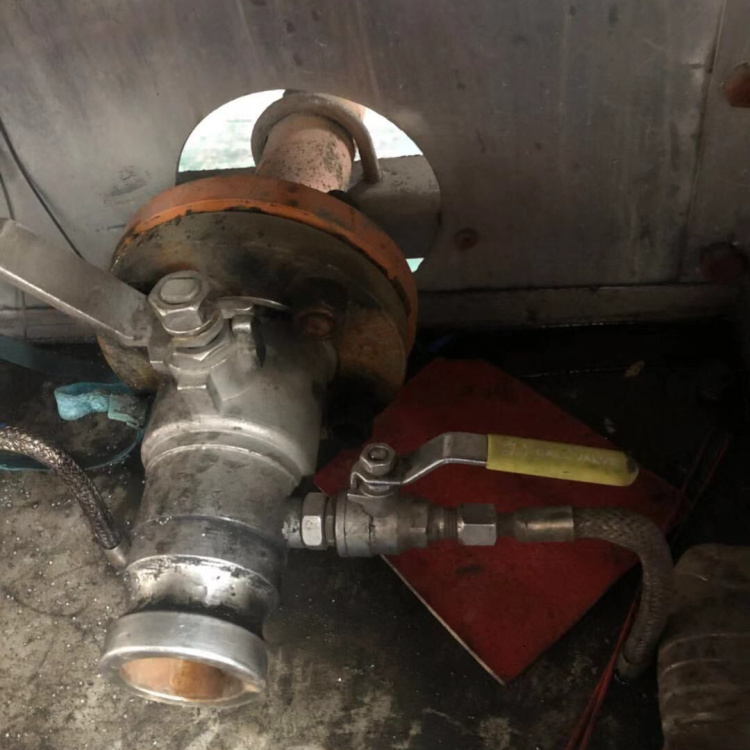

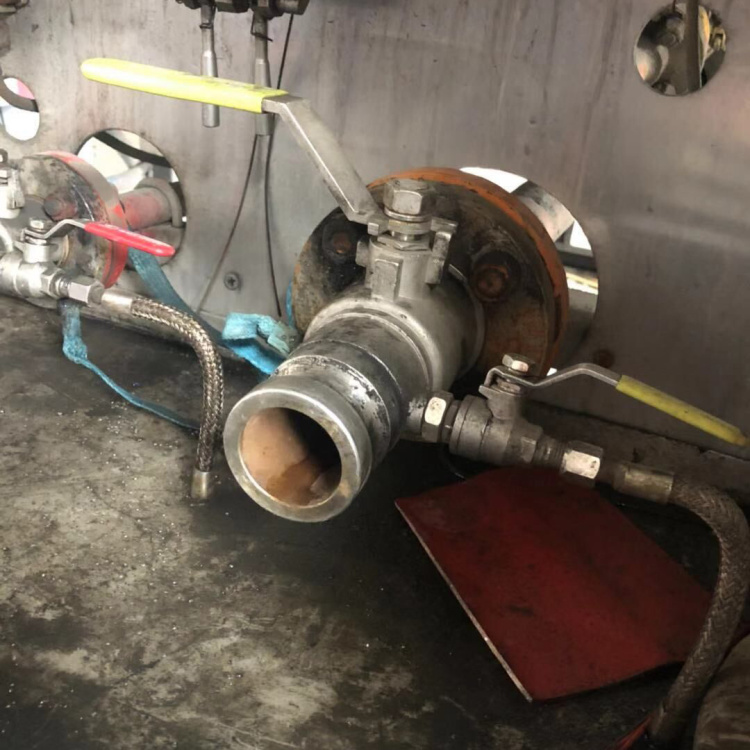

槽车球阀安装在车用紧急争断阀的下游,管道连接端为活动法兰,出口与同规格快速接头配合使用,其与槽车紧急切断阀和装卸管总成配套使用,用于装载和卸荷介质时的接通和截断,旁通带有放散阀,适用于液化气槽车和液氨槽车使用的手动阀门。

槽车球阀作用原理和结构说明:
1、管道连接端采用活动式法兰,手柄操作方向可任意方向安装。
2、进口端采用快速阳接头,与装卸管总成快速阴接头配套使用。
3、出口设置放散阀排空管道残留介质,使装卸管总成安全装卸。
4、阀杆顺时针转动时,球体作90°旋转,通道截断;逆时针转动时,球体逆向90°旋转,通道打开;
5、接触的球面和密封圈有效刮除球面附着物;
6、全开时,形成全通径直线贯通结构,压力二端同等,流体阻力小;
7、采用浮动球体和固定弹性阀座密封结构,使密封性能优良;
8、填料处采用可微调节阀盖结构,延长阀门使用寿命,使用安全可靠;

槽车球阀技术参数:

公称压力Mpa 2.5
壳体试验压力Mpa 3.75
密封试验压力Mpa 2.75
低压密封压力Mpa 0.6
适用温度 -40℃-+80℃
适用介质 液化石油气、液氨等
法兰标准 GB/T9113-2000


槽车球阀主要零部件材料:

阀体 阀杆 球体 组合填料 密封垫
304 20Cr13 ZGICr18Ni9 PTFE PTFE


槽车球阀外形尺寸和连接尺寸:

DN L D D1 D2 b f Z-φd d D0
25 190 115 85 65 16 2 4-φ14 20 165
50 230 165 125 99 20 2 4-φ18 40 190
