波纹管氯气截止阀应用案例

时间：2021-07-30 23:14:23 来源：永龙阀门阅读：0次

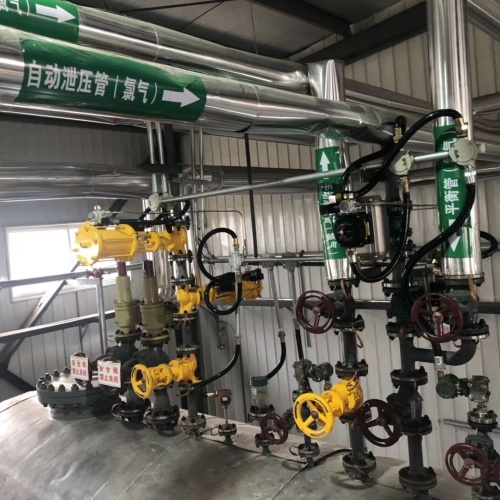

波纹管氯气截止阀_氯气储罐应用案例

“上海永龙”波纹管氯气截止阀也称氯气波纹管截止阀，采用LCB低温耐蚀钢做阀体，阀杆采用哈氏合金C-276波纹管及聚四氟乙烯V型密封圈，具有双重密封结构效果。内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。

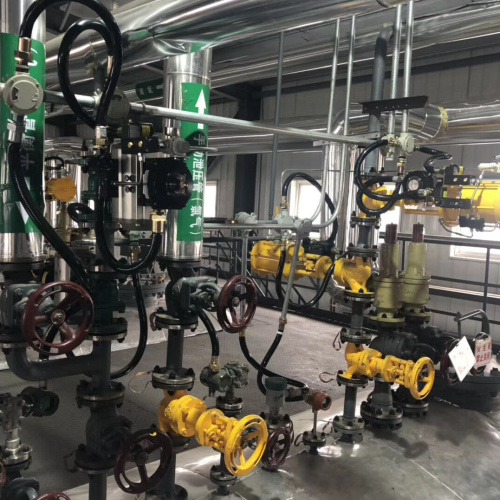

氯气波纹管截止阀_氯气储罐设备应用案例

“永龙阀门”氯气波纹管截止阀为升降明杆结构，由阀体部分、支架部分、传动部分、密封部分和导向等部分构成。采用金属焊接或液压成型波纹管，与下阀杆、填料函、波纹管座支架焊接成为一个整体，能有效的阻止介质通过填料的泄漏问题。阀杆的设计采用两段式结构，可以保证下阀杆在启闭过程中不承受扭矩。不产生转动，有效的减少填料与阀杆的摩擦磨损问题。

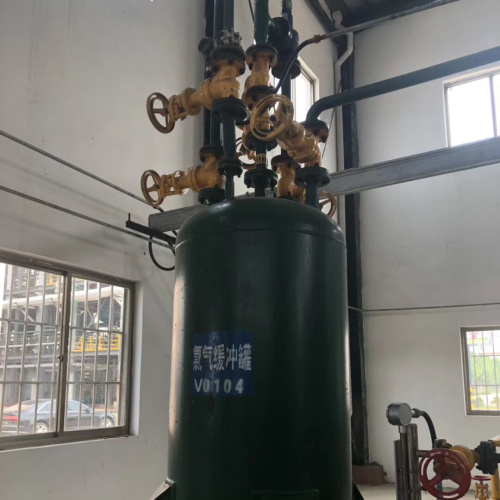

波纹管氯气截止阀_氯气缓冲罐应用案例

“上海永龙阀门厂”波纹管液氯截止阀利用液压成型的双壁波纹管形成二层阀杆渗漏保护，填料涵中多级聚四氟乙烯填料组合在波纹管形成了密封。中法兰采用榫槽密封结构，即使在管道压力波动的情况下，也不影响中部的密封性能，密封副配对结构型式采用锥、平面型、密封自动补偿，达到双重保险，密封性能稳定，无沾着磨损。

液氯波纹管截止阀_液氯灌装设备应用案例

“shylfmc永龙”液氯波纹管截止阀采用覆膜砂铸造技术，大大提高阀体表面光洁度及机械性能，减少气孔、砂眼、裂纹的出现，增强铸件的抗拉强度。是针对氯气、液氯以及高危险介质而设计的。阀瓣和阀座密封副采用了耐强腐蚀的聚四氟乙烯和司太立硬质合金，密封性能稳定、使用无介质内、外泄露以及操作轻便等特点。
