釜底放料球阀

釜底放料球阀

简介:斜杆式釜底放料球阀主要用于罐底/釜底的物料打开和切断,在化工、医药等领域,釜底放料阀是反应釜的关键设备,要求完全贴合反应釜内壁,釜内物料必须充分反应,无存料。

点击询价 021-57566219
产品详情
斜杆式釜底放料球阀
英文:Bottom Ball Valve
别称:放料球阀 釜底球阀 罐底球阀
型号:FDQL41-16P
釜底球阀概述:
FDQL41-16PDN50釜底放料球阀主要用于罐底/釜底的物料打开和切断,目前,在化工、医药等领域,釜底放料阀是反应釜的关键设备,要求完全贴合反应釜内壁,釜内物料必须充分反应,无存料。釜底放料阀切断时,确保物料无泄漏,以免未充分反应物料进入下一流程。新型釜底放料阀主要用于这一特殊要求的工况,目前市场上普通的开关阀,由于结构限制,无法贴合反应釜内壁,存在着死角大,密封性能差等缺点,无法满足反应釜釜底放料的特殊要求。

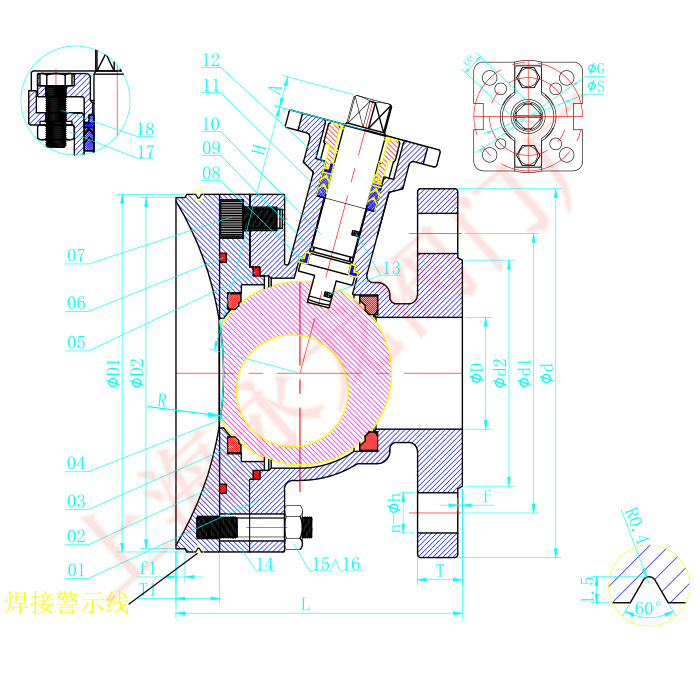

釜底球阀结构图:
斜杆式釜底放料球阀
釜底放料球阀零部件明细:
1 阀体 CM8/304 CM8M/316 10 阀杆 CM8/304 CM8M/316
2 弧形法兰 CM8/304 CM8M/316 11 填料 PTFE PTFE
3 阀座 PTFE PTFE 12 填料压盖 CM8/304 CM8/304
4 球体 CM8/304 CM8M/316 13 防静电装置 SS SS
5 阀体密封垫 PTFE PTFE 14 阀盖 CM8/304 CM8M/316
6 密封垫 PTFE PTFE 15 螺母 A194-8 A194-8
7 螺栓 A193-B8 A193-B8 16 螺栓 A193-B8 A193-B8
8 止推垫片 PTFE PTFE 17 调节螺母 A194-8 A194-8
9 O型圈 VITON VITON 18 调节螺栓 A193-B8 A193-B8
放料球阀技术特征:
1.新型釜底放料球阀包括主阀体、副阀体、反应釜法兰,副阀体与主阀体固定连接并形成一个球形的阀芯腔,其特征在于:副阀体上固定有连接座,连接座上设有第一缺口、第二缺口,第一缺口的深度大于第二缺口,反应釜上设有分别与第一缺口、第二缺口贴合的第一连接部、第二连接部,第二缺口与第二连接部上设置有相互配合的凸起与卡槽,副阀体上还设有进料口,进料口两侧的表面的弧度与反应釜底部的弧度相同;阀芯腔内设有球形的阀芯,阀芯的顶部设有凹槽,凹槽与副阀体上表面平滑过渡并与副阀体上表面、反应釜形成内凹的球面。
2.主阀体与副阀体上对称设有阀座,阀座上设有与阀芯配合密封的弧形面。
3.主阀体上还设有出料口,出料口)与进料口相对。
4.阀芯的中部设有出料孔,出料孔竖直时与进料口、出料口形成一条出料通道,阀芯的侧面连接有阀杆,阀杆水平设置,阀杆端部连接有手把或执行机构。
新型釜底放料球阀,包括主阀体、副阀体、反应釜,副阀体与主阀体固定连接并形成一个球形的阀芯腔,副阀体上固定有连接座,连接座与副阀体连接,副阀体上表面为弧形且弧度与反应釜底部的弧度相同;阀芯腔内设有球形的阀芯,阀芯的顶部设有凹槽,凹槽与副阀体上表面平滑过渡并与副阀体上表面、反应釜形成内凹的球面。本实用新型中的反应釜放置于连接座上,通过缺口和连接部卡住限位并通过凸起与卡槽进行密封,副阀体进料口两侧的弧面与反应釜底部的弧面及凹槽配合形成的内凹的球面有利于反应釜内的物料充分搅拌,充分反应并从进料口滑入;通过两处阀座进行密封保证了球芯对进料密封效果。
