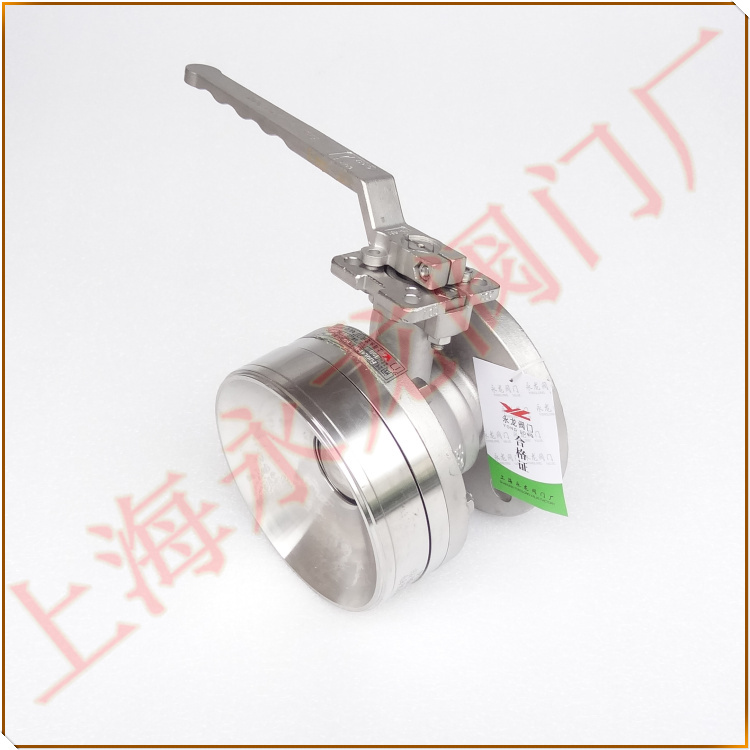

斜杆釜底球阀

斜杆釜底球阀

简介:FDQL41F-16P斜杆釜底球阀也称罐底球阀,借助于阀门底部法兰(凸缘)焊接或法兰连接于反应釜或储罐的底部,消除工艺介质通常在容器出口的残留现象,实现排空、排净的功能。

点击询价 021-57566219
产品详情
斜杆釜底球阀
别称:罐底球阀,放料球阀 反应釜根部阀 反应釜放料阀 反应釜底阀
英文:Bottom Ball Valve
型号:FDQL41F-16P
斜杆釜底球阀概述:
釜底球阀,也称罐底球阀,放料球阀 反应釜根部阀,针对现有产品设计不足及缺陷,永龙阀门进行设计研发一款新型的三段式釜底阀,阀门采用三段式组合结构,分别为弧形法兰、中法兰和阀体,相比较传统两片式釜底球阀,在罐底安装焊接过程中,由于金属材质导热系数较高,容易造成阀座密封圈损坏,导致阀门出现泄露。新型斜杆罐底球阀安装时,先将弧形法兰取下与罐底焊接,用螺栓与阀体连接,阀体与斜阀杆设计,阀杆于阀体管道呈现出105°的倾斜角,该结构设计避免安装执行机构与罐底接触。无积料设计,球体为弧面设计,在阀门关闭时,球面弧形于连接罐底弧形法兰保持一致,形成无死角连接,避免物质残留。
斜杆釜底球阀-罐底球阀
设计特点:
1.ISO5211平台连接
2.阙杆防飞出设计
3.防静电装置
4.上密封可调功能
5.防火结构设计
6.壳体脱蜡精密铸造
设计标准:
1.法兰连接:HG/T-20592、 ASME B165
2.壁厚标准:GB/T-26640
3.设计制造:GB/T-12237、API 6D/608
4.检验试验:GB/T-26480.API598
反应釜放料阀专为反应釜及储罐低部发料开启、关闭控制而设计,其结构形式为无滞留浮动直通式球阀,连接形式为法兰,阀门的两端法兰大小不等,一端为标准法兰,一端为与反应釜底放料孔弧形法兰,很方便的就可以连接在反应釜底。阀外壳采用304不锈钢,阀球为与阀杆防静电设计,产品具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。
