XLF限流阀_限流阀工作原理

时间：2018-10-30 00:10:04 来源：永龙阀门阅读：0次

XLT限流阀_限流阀工作原理

限流阀也称超流阀是使用于城市燃气，液氨，液化气等管道,也使用于炼油厂,石油化工厂,火力发电厂的冷却系统,作为防止进口压力过高，对出口处设备的破坏，控制减压介质流量的启闭装置。

操作原理和结构说明：

1、限流阀安装管道上在正常额定流量内为常开。

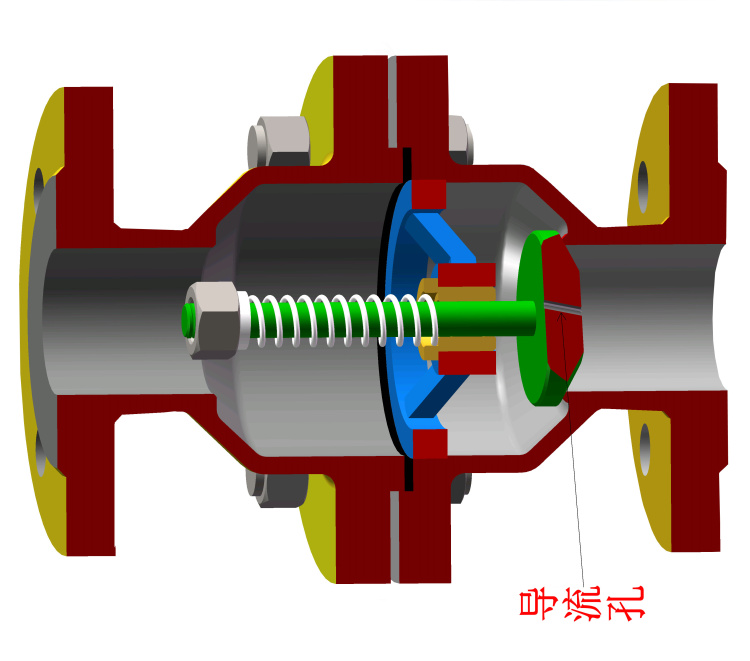

2、安装管道上流量超过本阀门额定值时，本阀门自动关闭，当安装管道上流量付正常时阀门自动开启，自动开启时进口介质通过阀蕊上的小孔（5号）导流，两端压力平衡后弹簧自动收缩阀门开启。

3、超流阀主要采锥型用密封面,弹簧控制流量，利用介质的流速推力控制管道上流量。

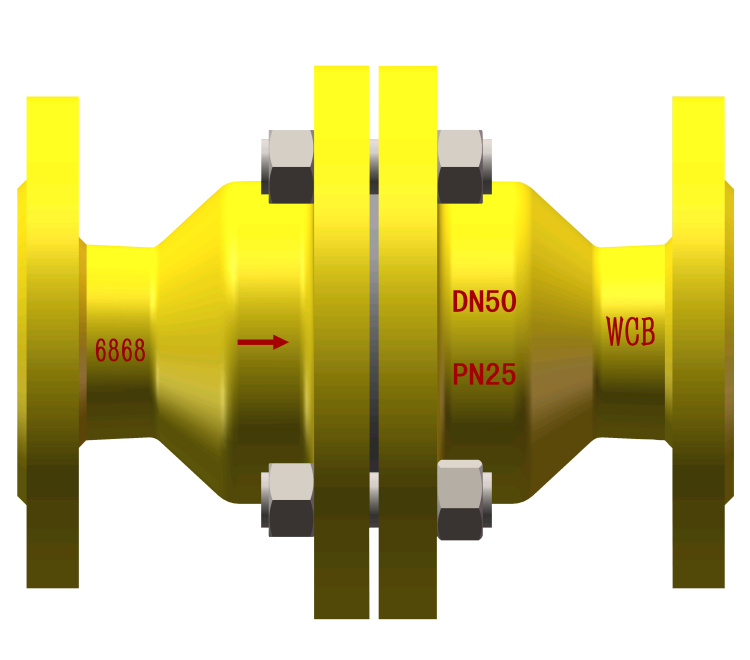

限流阀安装示意图：

限流阀工作原理：

限流阀是一种安全保护阀门，使用于油品、液化气、液氨、气氨等非腐蚀性介质。在管道内介质流速超过设定值时即时关闭，在管道或附件损坏流速过大自动关闭，防止事故的发生或扩大，一般安装于贮罐进出口，或管道出口，保卫下游设备的安全性和可靠性。

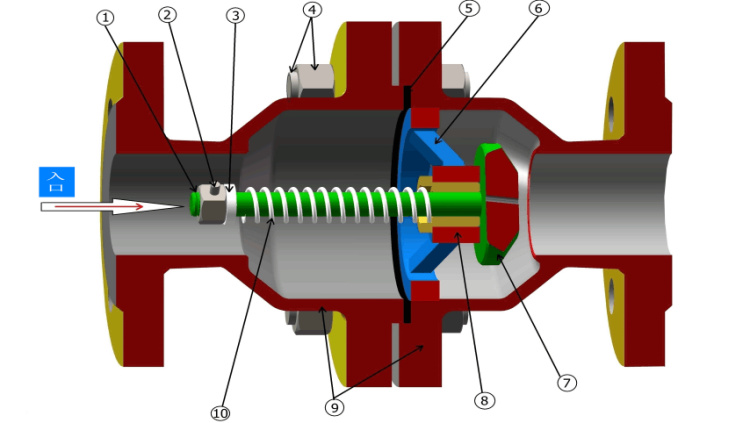

限流阀内部结构图：

限流阀零配件材料表：

序号	零件名称	材料
		WCB	LCB	F304	F316	F316L
1	调节螺母	F304	F304	F304	F316L	F316L
2	固定销	F304	F304	F304	F316L	F316L
3	调节垫圈	F304	F304	F304	F316L	F316L
4	螺母/螺栓	B7/2H	B7/2H	B8/8	B8/8	B8/8
5	密封垫圈	PTFE	PTFE	PTFE	PTFE	PTFE
6	内支架	WCB	LCB	CF8	CF3	CF3M
7	阀瓣	25#焊F304	CR13	F304	F316	F316L
8	导套	F304	F304	F304	F316	F316L
9	阀体	WCB	LCB	CF8	CF3	CF3M
10	弹簧	F304	F304	F304	F316L	F316L
