杠杆挤压式电动管夹阀工作原理

时间:2022-11-24 12:35:23      来源:永龙阀门      阅读:0

杠杆挤压式电动管夹阀工作原理

   杠杆挤压式电动管夹阀又称电子式电动夹管阀,是一种利用天然橡胶的曲挠性作为运动部件,实现柔性关闭的特殊阀门,主要应用于液固混合物和气固混合物的输送管道中,替代球阀、闸阀等普通阀门难以实现的功能。夹管阀应用于矿业、冶金、化工、医药、水泥、陶瓷、玻璃、塑料、食品饮料、畜牧、酿酒、市政水务等领域,例如洗矿装置、粉末喷涂系统、列车真空集便系统、真空输送系统、饲料输送系统、城市雨污分流系统等。

   电子式电动管夹阀属杠杆挤压式、自控电机系统驱动、法兰连接式夹管阀,由伺服电机或步进电机带动上下夹紧横杆挤压内衬套,使内衬套夹紧,阀门关闭;电机反转时,内衬套开起,阀门通畅。通过计算机系统对电机的精确控制可以实现对阀门开度的精确控制。

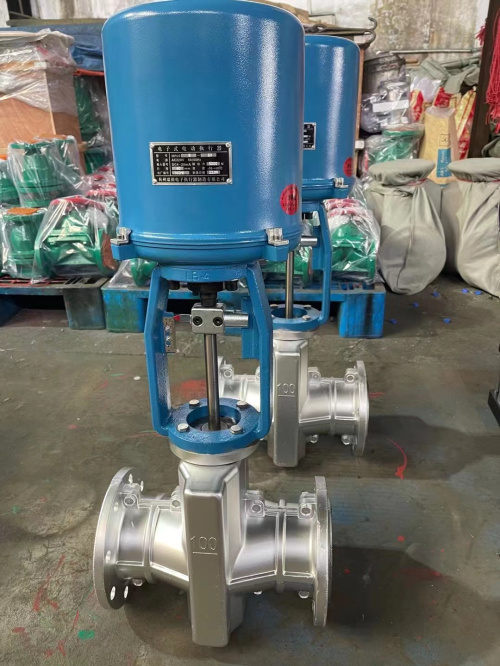

GJ941X-06L杠杆挤压式电动管夹阀

杠杆挤压式电动管夹阀图片

杠杆挤压式电动管夹阀工作原理:

   电子式电动管夹阀、电子式电动夹管阀属于杠杆挤压式,其内部的橡胶内衬套两端与管道连接,成为物料输送管道的组成部分。内衬套的中部两侧装有挤压杠杆,当上下杠杆挤压并拢时将夹管阀压扁致通道关闭;杠杆松开后通道开启。挤压杠杆可通过人力(手轮带动螺杆)、压缩空气(气缸)、电力(电动执行器)驱动实现挤压动作。杠杆挤压式夹管阀的特点是对于管道压力较大的应用场合容易实现强制关闭;通过附加装置可以实现事故状况(断气、断电)下强制自锁关闭夹管阀;通过气动定位器实现阀门开度控制;通过电动执行器实现精确流量控制。

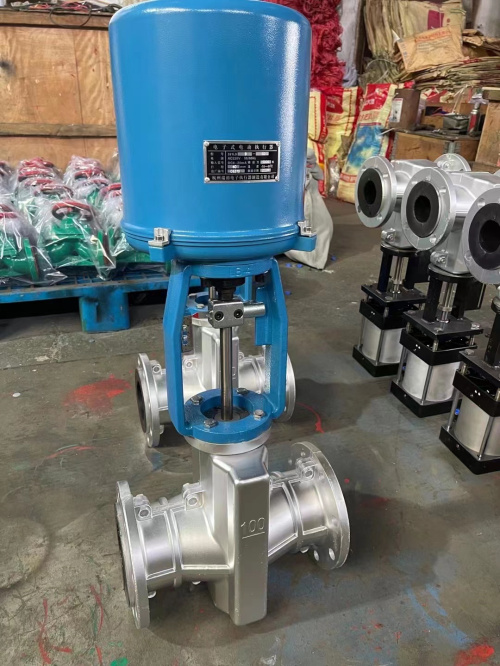

电子式电动夹管阀

电子式电动夹管阀图片

管夹阀应用:

全开:管夹阀的全通径弹性阀套无任何缝隙和死角。

关闭中:中线关闭,这一特征避免了套管内的紊流和磨损,阀套成为一个平滑的 封闭的文氏管,每次操作都能自清洗。

关闭:管夹阀在全关时确保双向零泄漏关闭,采用无密封件需要维护的内在安全设计。
