切断阀、氨用截止阀的法兰密封垫片安装方式

时间:2022-01-07 18:09:30      来源:永龙阀门      阅读:0

切断阀、氨用截止阀的法兰密封垫片安装方式

   四氟垫片,金属密封垫片是切断阀、氨用截止阀等经常用得到的密封备件,是起管道法兰与阀门法兰密封作用的材料。所以密封垫片如何安装也就值得我们去重视了。正确的安装才能保证密封性能,使设备运行顺利,反之则会损害垫片密封性能。

   切断阀、氨用截止阀在1.6MPa~2.5MPa压力,法兰通常采用RF突面形式,在4.0MPa压力,法兰通常采用FM凹面形式。不同压力的垫片外形尺寸宽度也不一样,正常在4.0MPa压力的垫片比1.6MPa~2.5MPa压力垫片窄,例如DN50的气动切断阀2.5MPa压力突面是10mm,而4.0MPa压力凹面是8.8mm,正确的选择垫片尺寸有助于接口密封的安全性。

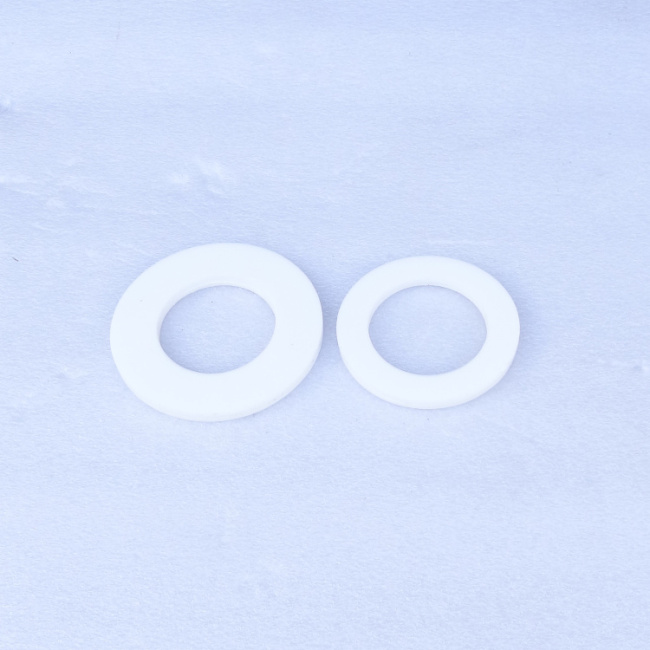

氨用截止阀四氟密封垫片

氨用截止阀四氟密封垫片-上海永龙阀门厂

切断阀、氨用截止阀的法兰密封垫片安装方式:

垫片的正确安装,应在法兰连接结构或螺纹连接结构、静密封面和垫片经检查无疑,其他阀件完好无损的情况下进行。

1、装垫片前,密封面、垫片、螺纹及螺栓螺母旋转部位涂上一层石墨粉或石墨粉用机油(或水)调合的泣滑剂,垫片、石墨应保持干净。

2、垫片安装在密封面上要逢中、正确,不能偏斜,不能伸入阀腔或搁置台肩上。

3、安装垫片只允许装一片,不允许在密封面间装两片或多片来消除两密封面间的间隙不足。

4、椭圆垫片的密闭应使垫片内外圈相接触,垫片两端面不得与槽底相接触。

5、O形圈的安装,除圈和槽应符合设计要求外,压缩量要适当,在保证密封的前提下,压缩变形率越小越好,可以延长O形圈的寿命。

6、垫片在上盖前,阀门应处于开启的位置,以免影响安装和损坏阀件。盖时要对准位置,不得用推拉的办法与垫片接触,以免垫片发生位移和擦伤。

7、螺栓连接或螺纹连接的垫片的安装,应使垫片处在水平位置上(螺纹连接的垫片盖,有扳手位置的不得用管子钳)。

8、垫片压紧前,应对压力、温度、介质的性质、垫片材料特性了解清楚,确定预紧力。预紧力应保证在试压不漏的情况下,尽量减小。

9、垫片上紧后,应保证连接件有预紧的间隙,以备垫片泄漏时有预紧的余地。

10、在高温工作时,螺栓会产生高温蠕变,产生应力松弛,变形增大,导致垫片处泄漏,需要热紧;反之,在低温条件下,螺栓会产生收缩,需要冷松。

11、密封面采用液体密封垫片时,其密封面应清理或进行表面处理。平面密封面应研磨后相吻合,涂布胶粘剂应均匀,要尽量排除空气,胶层一般为0.1-0.2mm。

12、对螺纹密封采用聚四氟乙烯薄膜生胶带时,应先将薄膜起点用力拉薄,粘在螺纹面上,然后将起点处多余点胶带除掉,使粘在螺纹上的薄膜成楔形。

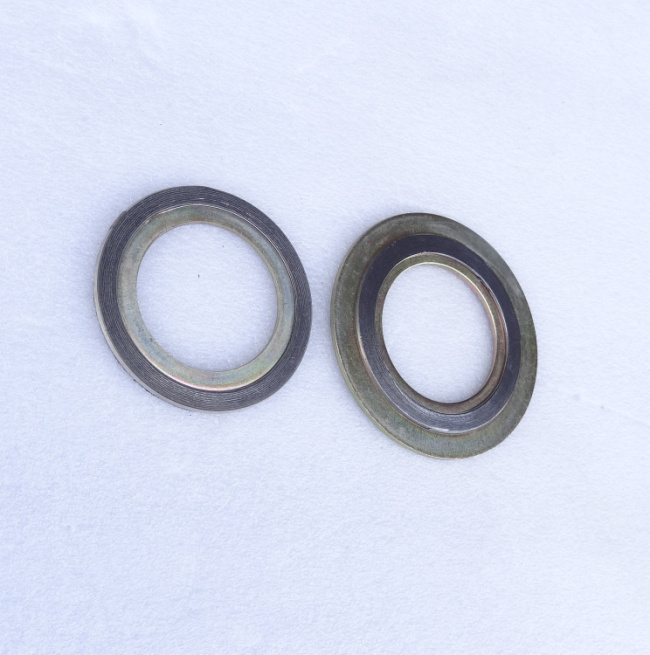

紧急切断阀金属密封垫片

紧急切断阀金属密封垫片-上海永龙阀门厂

   紧急切断阀、氨用截止阀密封垫片安装并不复杂,只是需要注意的细节多,细节处理好了,安装就能顺利,正确安装与否,关系到设备的密封、运行等,所以安装操作人员应把上面的事项牢记于心,在进行安装工作时要认真检查。
