燃气快速切断阀

燃气快速切断阀

  • 阀门型号:ZCRB-16
  • 通径规格:DN15~DN200
  • 结构形式:常闭式,常开式
  • 阀体材质:铝合金,碳钢,不锈钢
  • 公称压力:PN1.6MPa
  • 适用温度:-30/+80℃
  • 应用范围:液氨,液化气,燃气,油品,可燃性气体/液体
  • 产品特点:带自锁装置,手动复位打开
点击询价 021-57566219
产品详情

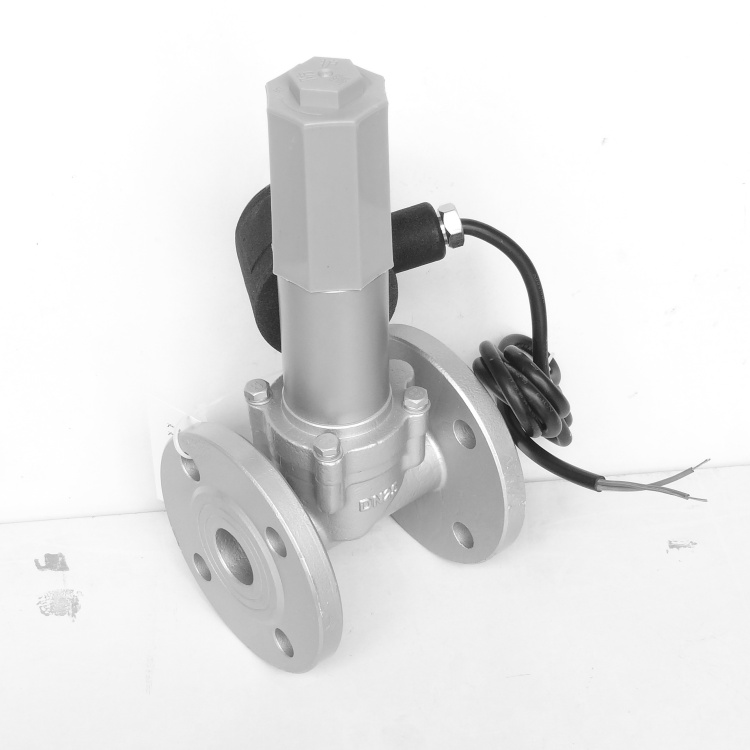

燃气快速切断阀
别称:燃气安全切断阀 燃气紧急切断阀 紧急切断电磁阀 燃气应急切断阀
型号:ZCRB-16
燃气快速切断阀概述:
上海永龙燃气快速切断阀是燃气管道,燃气锅炉的安全防护装置,燃气切断阀制造标准(Q/01JA002-2011、CJ/T 394-2012)满足防爆安全管理规范,防爆型燃气快速切断阀与气体泄漏报警器系统连接或消防及远程快速自动切断气源确保用气安全。本产品适用于公称尺寸不大于DN300、最大工作压力不大于0.4MPa、工作环境温度范围为--20℃~60℃、与城镇燃气安全控制系统实现联动的电磁式燃气紧急切断阀。

燃气快速切断阀结构设计:
燃气快速切断阀设计为双稳态结构,处于关闭状态的阀门,只能通过手动装置克型弹簧力将切断阀闭合元件移动到开启位置(手动装置的操作是直拉式),再通过电磁锁的开定装置锁住弹簧力使燃气切断阀保持常开状态:当电磁锁的电磁线圈接收到安全特低电压脉冲驱动电流时,所产生的磁力能自动解锁并释放弹簧力,快速切断阀闭合元件在弹簧力和其他辅助力的作用下快速关闭并保持常闭状态。
燃气快速切断阀技术参数:
规格通径:DN15~DN300
控制方式:常开式、常闭式
阀体材质:铝合金、铸钢、不锈钢
压力范围:0~0.1MPa、:0~0.4MPa
温度范围:-40℃、-10+80℃
适用介质:燃气、油、各种弱腐蚀可燃液体或者气体。
电源电压:220V、110V、24V、24V、12V
防护性能:防尘、防爆、防水
接线方式:接线座式、引线式
连接方式:法兰、内螺纹、外螺纹
燃气快速切断阀工作原理:

常开型燃气快速切断阀原理:在平常工作中阀门处于开启状态,线圈处于断电状态,不消耗电能。当泄漏事故发生时,报警器向线圈输入电源,动铁芯吸合,连杆失去支撑,在弹簧和活塞重力的作用下,快速关闭主阀口,切断燃气源,并进入自锁状态。此时撤去电源,阀门仍处于关闭状态,不会自动打开。当工作人员处理完事故,拧开防护罩,线圈无电后,需人工将拉杆拉起,管网恢复正常供气。
常闭型燃气快速切断阀原理:在平常工作中阀门处于开启状态,线圈处于通电状态。当泄漏事故发生时,或异常断电时,线圈瞬间断电,动铁芯分离,连杆失去支撑,在弹簧和活塞重力的作用下,快速关闭主阀口,切断燃气源,并进入自锁状态。再次通电,阀门仍处于关闭状态,不会自动打开。当需燃气切断阀打开时,先拧开防护罩,需人工将拉杆拉起到位,并再次通电,电磁阀自锁,管网正恢复供气。
燃气快速切断阀连接尺寸及结构图请参照栏目:螺纹连接参照燃气安全切断阀  法兰连接参照燃气自动切断阀
