紧急切断阀选型技巧和试压方法

时间:2020-10-09      来源:永龙阀门      阅读:
紧急切断阀选型技巧和试压方法
Emergency cut-off valve selection techniques and test methods
紧急切断阀(Emergeny Cut-off Valves)型式的正确选择是以设计者对整个生产工艺流程、操作工况的充分掌握为先决条件的,在选择阀门类型时,设计人员应首先掌握每种阀门的结构特点和性能。
一,紧急切断阀选型技巧:
   常用的连接方式有:螺纹连接、法兰连接、焊接端部连接,螺纹连接的阀门主要是公称通径在50mm以下的切断阀,如果通径尺寸过大,连接部的安装和密封十分困难。法兰连接的阀门,其安装和拆卸都比较方便,但是较螺纹连接的阀门笨重,价格较高,故它适用于各种通径和压力的管道连接。焊接连接适用于较荷刻的条件下,比法兰连接更为可靠。但是焊接连接的阀门拆卸和重新安装都比较困难,所以它的使用仅限于通常能长期可靠地运行,或使用条件荷刻、温度较高及可燃性有刺激性气体/液体的场合。
   紧急切断阀有电动紧急切断阀,气动紧急切断阀,液动紧急切断阀,阀体结构通常以截止阀,球阀为多,应用在水处理及消防通常采用蝶阀或闸阀。选择阀门的壳体、内件和密封面的材质,除了考虑工作介质的物理性能(温度、压力)和化学性能(腐蚀性)外,还应掌握介质的清洁程度(有无固体颗粒),还应确定流经阀门流体的流量及压力等级等,利用现有的资料(如阀门产品目录、阀门产品样本等)选择适当的阀门。

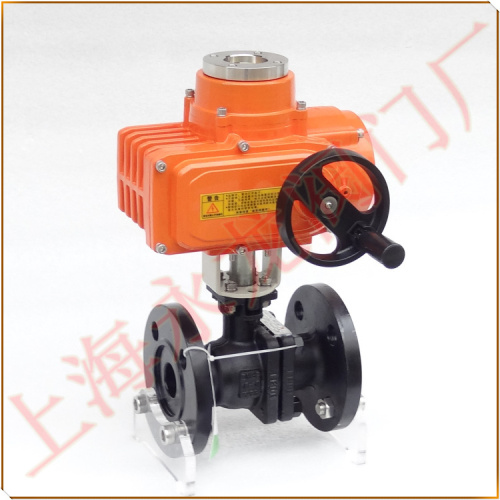

紧急切断阀
二,紧急切断阀试压方法:
⒈气动球阀,电动球阀(气动切断阀,电动切断阀)的强度试验应在球体半开状态下进行
⑴浮动式球阀密封性试验:将阀处于半开状态,一端引入试验介质,另一端封闭;将球体转动几次,阀门处于关闭状态时打开封闭端检查,同时检查填料和垫片处密封性能,不得有渗漏现象。然后从另一端引入试验介质,重复上述试验。
⑵固定式球阀密封性试验:在试验前将球体空载转动几次,固定式球阀处于关闭状态,从一端引人试验介质至规定值;用压力表检查引入端密封性能,使用压力表精度0.5~1级,量程为试验压力的1.5倍。在规定时问内,没有降压现象为合格;再从另一端引入试验介质,重复上述试验。然后,将阀门处于半开状态,两端封闭,内腔充满介质,在试验压力下检查填料和垫片处,不得有渗漏。
⒉液氨紧急切断阀和液动紧急切断阀试压方法
液氨紧急切断阀和液动紧急切断阀的强度试验,通常将组装好的阀门放在试压架中,打开阀瓣,注入介质至规定值,检查阀体和阀盖是否冒汗和渗漏。也可单件进行强度试验。密封性试验只做截止阀类型。试验时截止阀的阀杆成垂直状态,阀瓣开启,介质从阀瓣底下一端引入至规定值,检查填料和垫片处;待合格后关闭阀瓣,打开另一端检查是否有渗漏。
⑵如果阀门强度和密封性试验都要做时,可先做强度试验,然后降压至密封性试验规定值,检查填料和垫片处;再关闭阀瓣,打开出口端检查密封面是否渗漏。
