XQ41F-16信号球阀

时间:2020-08-24      来源:永龙阀门      阅读:
上海永龙XQ41F-16信号球阀应用案例
Shanghai YongLong XQ41F - 16 signal ball valve application cases
   信号球阀(Signal ball valve)由球阀与联轴器,行程开关组成,通过回讯器反馈杆使传动轴产生旋转,让凸轮触动微型开关,从而使开关组件的触点闭合或断开,通过接线端子向外部传送开关量信号,并通过指示器就地显示。用以将阀门状态以开关信号形式输出,可方便接至现场PLC或DCS系统中,实现阀门开关状态的远程反馈。

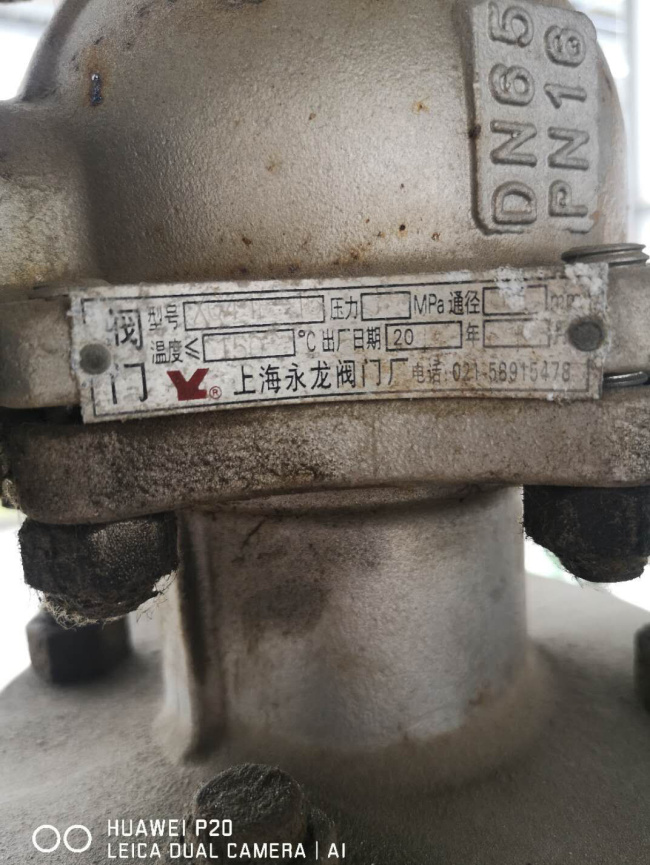

上海永龙XQ41F-16信号球阀应用案例
信号球阀的用途:
   信号球阀也称限位球阀(Limit ball valve),带位置开关球阀(With ball valve position switch),带回讯器球阀(Back to dispatch of ball valve),带行程开关球阀(Ball valves with travel switch),带阀位显示球阀(With valve position according to ball valve),用以将阀门的开启或关闭位置以开关量的信号输出,被程控器接收或计算机寻访采样,确认后执行下一步程序。该产品也可以作为自控系统中重要的阀门连锁保护及远程报警指示之用。

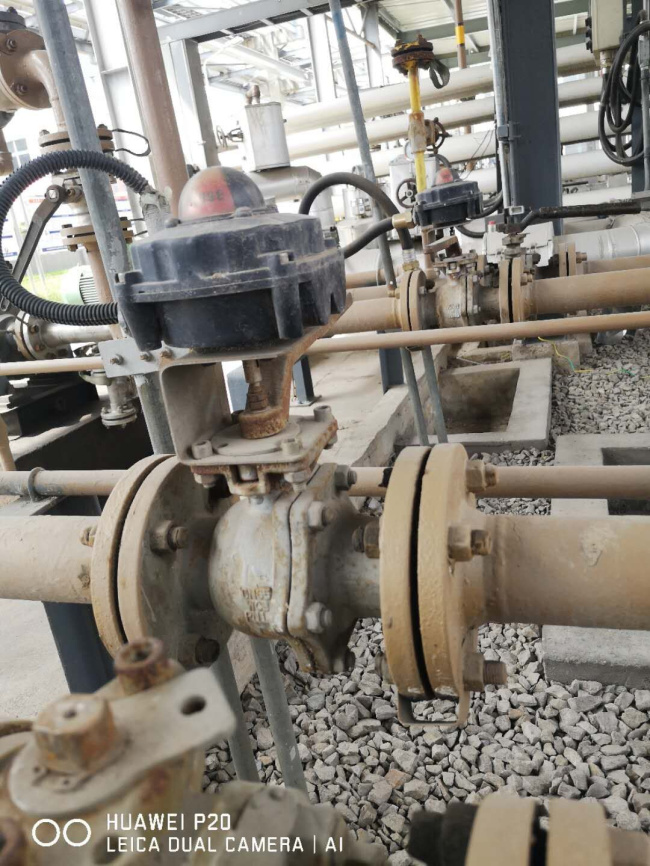

上海永龙XQ41F-16信号球阀应用现场
   “shylfmc”上海永龙阀门厂信号球阀壳体材质有碳钢,不锈钢,碳钢衬氟,不锈钢衬里。连接法兰有:法兰,内螺纹,外螺纹,焊接,卡套,卡箍。阀位显示(信号反馈开关)压铸铝合金壳体,聚酯涂层,二维可视指示器,高对比颜色设计,可全角度查看阀门位置,外型设计美观而坚固,防脱螺栓,拆装时螺栓附在上盖上不会脱落,多接点端子排,8个标准接点,双接线口:双G1/2″管接口(1/2″NPT、M20*1.5可供选择),调试操作触点角度时不用任何工具。
